Металлорежущим станком называют технологическую машину, на которой путем снятия стружки с заготовки получают деталь с заданными размерами, формой, расположением и шероховатостью отверстий.

Токарные станки — самый распространенный тип металлообрабатывающего оборудования. Оно предназначено для обработки металла и бывает разных типов в зависимости от целей использования: напольное и настольное. Кроме того различают станки с ЧПУ и без него.

В зависимости от массы станки делят на легкие (до 1 т), средние (до 10 т) и тяжелые (свыше 10 т).

Резание металла (снятие металлической стружки с заготовки) происходит при помощи высокопрочного резца со сменными пластинками (или с напайкой и заточкой под определенным углом). Закрепленный в резцедержателе резец обрабатывает поверхность заготовки, перемещаясь вдоль и поперек оси ее вращения. Устройство токарных станков должно обеспечить не только соответствующую мощность механизма привода и механизма продольной подачи, но и статичность резца и заготовки.

Два главных параметра любых токарных станков по металлу — это наибольший диаметр обрабатываемой детали над станиной и наибольшее расстояние между центрами (крайними точками, через которые проходит ось вращения детали). Они задают максимальные габариты деталей, с которыми способен работать токарный станок. Для изготовления нужного изделия необходимо задать определенный, иногда достаточно сложный комплекс согласованных движений, при которых с заготовки снимается в виде стружки избыточный материал (припуск).

В процессе развития промышленности технологии и методы металлообработки, в том числе токарной, постоянно совершенствуются. На сегодняшний день наиболее актуальным и перспективным является выпуск токарных станков и обрабатывающих центров с числовым программным управлением (ЧПУ). Они предназначены для обработки деталей по всему спектру операций — от черновых до чистовых — при обработке наружных и внутренних цилиндрических поверхностей, сверления, зенкерования, развертывания осевых отверстий, точения конусов, нарезки наружной и внутренней резьбы.

Высокая точность обработки обеспечивается:

• точностью позиционирования поперечного и продольного суппорта с дискретностью 1 мкм
• стабильностью положения режущего инструмента в револьверной головке при автоматической смене
• высокой жесткостью суппортов
• высокой жесткостью шпинделя, выполненного на прецизионных опорах качения, позволяющих совмещать предварительные и финишные операции. Класс точности станков — Н (В и П — специсполнение)

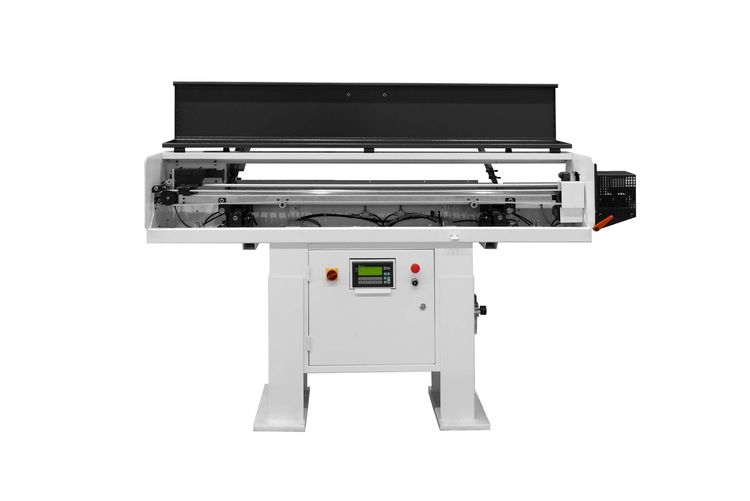

На фотографии устройство автоматической подачи прутка УАПП5-55 (барфидер) производства СтанкоМашКомплекс.

Также современные токарные станки с ЧПУ предусматривают возможность многостаночного обслуживания (1 оператор на несколько станков).

Их подразделяют на:

• Вертикальные — применяются для обработки заготовок с большой массой и габаритами. Они, в свою очередь, бывают одностоечные и двухстоечные.
• Горизонтальные

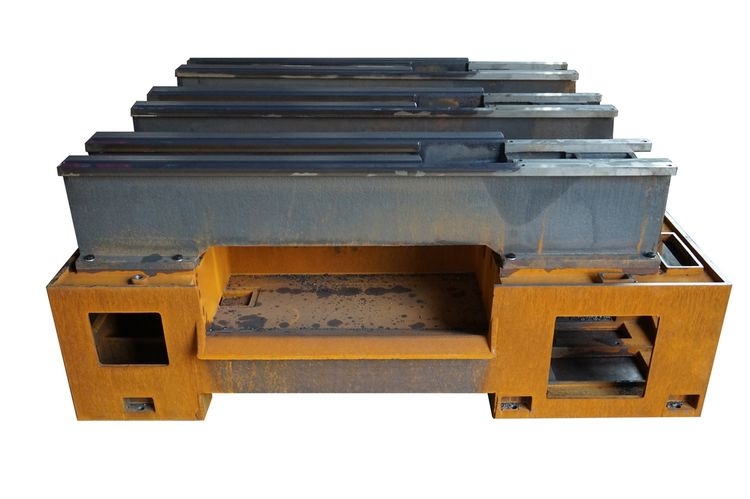

Станина

Несущий элемент станка, предназначенный для установки всех элементов оборудования и обеспечения жесткости системы. Чаще всего представляет собой стабилизированную и шлифованную чугунную отливку с оребрением. Относительно нее ориентируются и перемещаются подвижные детали и узлы.

Прямая станина — самый распространенный на данный момент тип токарного станка. В современных станках для обеспечения высокой жесткости конструкции ширина станины и направляющих увеличены.

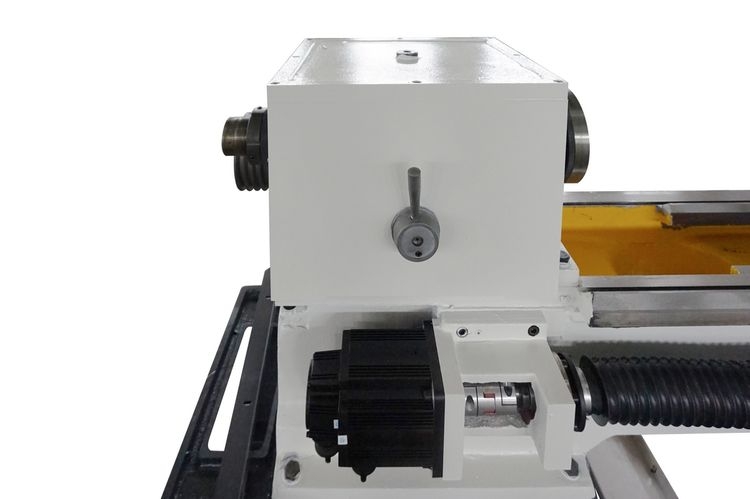

Шпиндельная бабка

Обеспечивает передачу момента от электродвигателя к шпинделю. Чаще всего в корпусе шпиндельной бабки размещена зубчатая коробка скоростей. Она может иметь несколько диапазонов для обеспечения оптимальных режимов обработки различных материалов. Изменение скорости вращения шпинделя может быть ступенчатым или бесступенчатым внутри диапазона.

Ступенчатое вращение осуществляется через зубчатую коробку скоростей от асинхронного мотора (чаще двухскоростного) плюс ручное переключение диапазонов и муфты. Реализует ограниченное количество скоростей вращения шпинделя. Обычно 12 неизменяемых позиций.

Бесступенчатое вращение (в том числе, внутри диапазона) осуществляется асинхронным двигателем и частотным преобразователем или сервоприводом шпинделя; дискретность изменения — 1 об/мин (ТС1620Ф3). Бесступенчатые приводы обеспечивают возможность плавной настройки режимов обработки без остановки станка с высокой точностью. Применение бесступенчатого привода позволяет повысить производительность путем выбора наиболее целесообразного режима обработки и сохранить постоянную скорость резания при поперечном точении (при увеличении или уменьшении диаметра обрабатываемой заготовки). Управление гидроприводом или с механическими вариаторами практически не применяется. Возможность переключения 2-3 диапазонов позволяет получать различные диапазоны скорости вращения и вращающего момента.

Широкий диапазон регулирования частоты вращения шпинделя обеспечивается за счет применения в качестве главного привода — электродвигателя переменного тока с частотным преобразователем.

Шпиндель

Полый цилиндр, обеспечивающий возможность фиксации с помощью оснастки и обработки прутковых заготовок. Для обеспечения необходимой точности обработки в течение заданного срока службы шпиндели должны обладать жесткостью, стабильностью положения оси при вращении, износостойкостью опорных, посадочных и базирующих поверхностей, виброустойчивостью.

На шпинделе или на промежуточном валу, вращающемся с той же скоростью, устанавливается датчик скорости вращения шпинделя. Это позволяет получать данные о реальной скорости вращения, осуществлять синхронизацию осей для нарезания резьбы.

Примечание

Для станков с высокой и повышенной степенью точности рекомендовано применять шестеренчатую зубчатую коробку с раздельным приводом. Она соединяется со шпинделем ременной передачей и лишена недостатков встроенной зубчатой коробки. Нагрев во время работы, вибрации от зацепления зубьев оказывают меньшее воздействие на шпиндель. Этих недостатков также лишены станки с наклонной станиной.

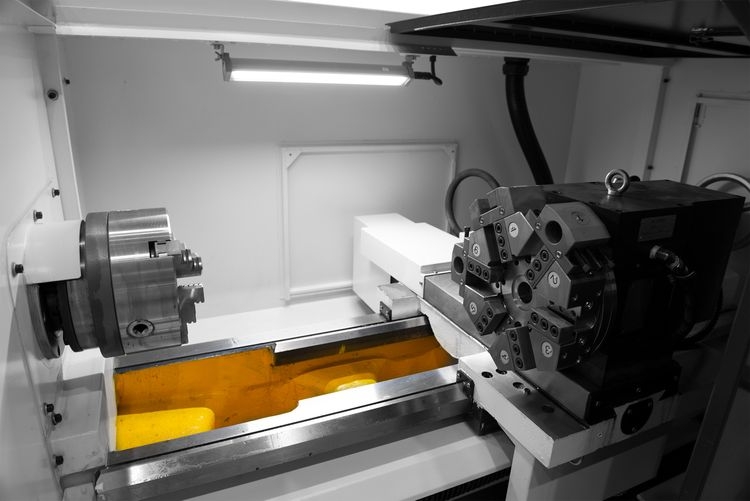

Резцедержка

Представляет собой узел токарного станка, который предназначен для крепления режущего инструмента. От его точности зависит качество обработки детали. Может иметь 4, 6, 8 или 12 позиций в зависимости от максимального диаметра обработки. Большее количество инструментов необходимо при изготовлении сложных деталей, точении труднообрабатываемых материалов, когда инструменты имеют малый период стойкости или при частой переналадке для обработки разнотипных деталей и т. п.

Подробнее о токарных резцедержателях читайте в этой статье.

Электрооборудование

В процессе эволюции электрооборудование станка занимает все меньшую площадь и обеспечивает большие возможности автоматизации. Плавное изменение оборотов вращения шпинделя, поддержание постоянства скорости резания, увеличение количества одновременно интерполируемых осей и точности позиционирования, возможность подключения дополнительного оборудования. Электромагнитные или механические муфты в коробках станков применяются все реже.

В станках с ЧПУ при любом конструктивном решении привода подач для перемещения рабочего органа по каждой из координат предусмотрен самостоятельный привод. В основном применяются сервоприводы с точным датчиком обратной связи по положению. Шаговые приводы используются на хоббийных станках. Электрогидравлические приводы, приводы с электромагнитными муфтами, гидрокопиры и приводы постоянного тока в новых станках практически не применяются.

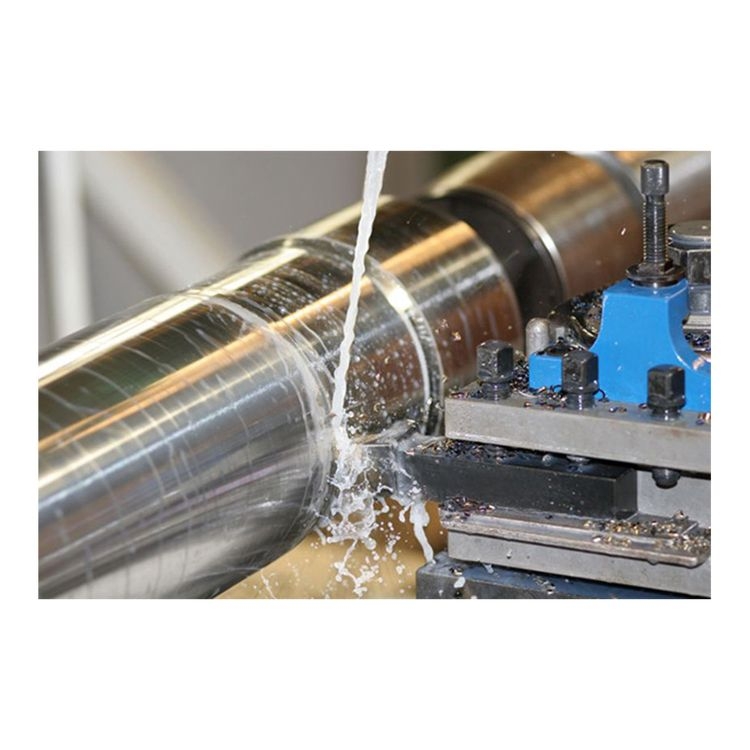

Система СОЖ и смазки

Система смазывания предназначена для подачи, дозирования и распределения смазочного материала, а также контроля и управления смазыванием. От эффективности действия системы смазывания зависят такие важнейшие показатели качества работы станков, как точность, долговечность, экономичность, бесшумность.

Оснастка

Для закрепления заготовок на токарном станке применяют: патроны, планшайбы, цанги, центры, хомутики, люнеты, оправки. Оснастка на станках с ЧПУ может применяться и с универсальных станков, но за счет более высокой точности и больших скоростей вращения рекомендуется подбирать специализированные оправки.

Более подробно об оснастке читайте в этих статьях: оправки для токарных станков, токарные патроны для станков.

Для контроля точности обработки деталей токарь может использовать штангенциркули, микрометры, калибры, шаблоны, угломеры и другие измерительные инструменты, но системы контроля процессов обработки, такие как HPPA от Renishaw, позволят максимально автоматизировать производственный процесс и существенно снизить трудозатраты.

Оси подач

Сервоприводы по заданию ЧПУ осуществляют перемещение осей и контроль позиции. Сервомотор, вращаясь через муфту, передает вращение на ШВП. ШВП перемещает механические узлы выбранной координаты. Винтовые пары качения имеют низкие потери на трение, достаточно высокую жесткость и технологическую надежность. Устранение зазоров в резьбовом шариковом соединении между рабочими поверхностями и создание предварительного натяга производится за счет взаимного сближения полугаек, их осевого перемещения или взаимного поворота. Высокая работоспособность и точность передачи винт-гайка качения обеспечивается высокой твердостью рабочих поверхностей.

Защита зоны резания

Кабинетная защита и раздвижные двери уменьшают разлет стружки и СОЖ при интенсивных режимах обработки, а также защищает оператора от возможного вылета детали.

Резцы

О типах токарных резцов и их квалификации читайте в этой большой статье.

Люнеты

Люнеты бывают подвижные, неподвижные, открытые и служат для поддержки длинных деталей в процессе обработки.

Станки с наклонной станиной предназначены для обработки деталей по всему спектру операций и представляют собой жесткую конструкцию для высокоскоростной и высокоточной токарной обработки широкой номенклатуры деталей.

В нашей производственной линейке токарный станок с наклонной станиной представлен моделью ТС1725Ф3. Видеообзор смотрите ниже.

Задняя бабка

Имеет отдельные направляющие для перемещения вдоль оси шпинделя.

Защита направляющих

Предохраняет рабочие поверхности от попадания на них пыли, стружки, грязи и уменьшает смывание масляной пленки. Обычно представляет собой телескопическую конструкцию, рассчитанную в сложенном и полностью раскрытом состоянии на максимальные перемещения по осям.

Шпиндельная бабка

Не имеет зубчатой коробки скоростей, шпиндель вращается бесступенчато на всем диапазоне работы станка. Вращение может обеспечиваться через поликлиновой ремень от серводвигателя шпинделя или напрямую от моторшпинделя. Для обеспечения повышения момента используют ведущий и ведомый шкивы разного диаметра. Опционально применяют отдельную двухдиапазонную Z-коробку с редукцией 1:1 и 1:4 (1:6), устанавливаемую на вал двигателя шпинделя.

Токарные обрабатывающие центры совмещают функции токарного и фрезерного станков и предназначены для комплексной обработки деталей типа тел вращения с высокой долей автоматизации.

Высокая точность обработки обеспечивается конструкцией станка (высокоточные подшипники, линейные направляющие качения, активные измерительные системы контроля инструмента, жесткость и виброустойчивость базовых корпусных деталей и др.) Подобные станки предназначены для производства сложных деталей, требующих как операций точения, так и фрезерования.

Особенности:

• позиционирование шпинделя на заданный угол
• одновременная интерполяция 3 и более осей
• приводной инструмент
• противошпиндель
• ось Y
• дополнительная резцедержка и прочие средства автоматизации

Задняя бабка может перемещаться вручную, зацеплением за суппорт Z или иметь отдельный привод. Пиноль может заменяться на противошпинделе.

Качество обработки на станке непосредственно связано с его точностью, которая характеризует степень влияния различных погрешностей станка (геометрических, кинематических, упругих, температурных и динамических) на точность изготовляемых деталей.

Геометрические погрешности зависят от точности изготовления деталей, сборки и установки станка, а также износа узлов в процессе эксплуатации. Они влияют на точность взаимного расположения режущего инструмента и заготовки в процессе формообразования.

Кинематические погрешности определяются ошибками в передаточных числах различных передач кинематической цепи, возникающими вследствие погрешностей отдельных элементов станка (зубчатых колес, червяков, винтовых пар и др.)

Упругие погрешности связаны с деформациями станка, которые вызывают изменение взаимного расположения инструмента и заготовки под действием сил резания и характеризуются жесткостью станка (станины), т. е. его способностью сопротивляться образованию деформации.

Температурные погрешности возникают вследствие неравномерного нагрева/охлаждения различных элементов станка в процессе его работы (что приводит к изменению начальной геометрической точности) и оказывают существенное влияние на качество обработки деталей, особенно высокоточных.

Динамические погрешности связаны с относительными колебаниями инструмента и заготовки. Они ухудшают качество обработки, могут снижать стойкость режущего инструмента и долговечность станка.

Кроме указанных погрешностей станка на качество обработки значительное влияние оказывают погрешности режущего инструмента, возникающие при его изготовлении и установке на станке, а также износ режущей части в процессе эксплуатации.

В этой статье мы рассказали общую информацию о токарных станках с ЧПУ. На какие критерии опираться при их выборе, читайте здесь
