Как выбрать токарный станок с ЧПУ
В этой статье мы расскажем про основные параметры при выборе токарных станков. После ее прочтения у вас не останется вопросов по его выбору, а желание приобрести только усилится

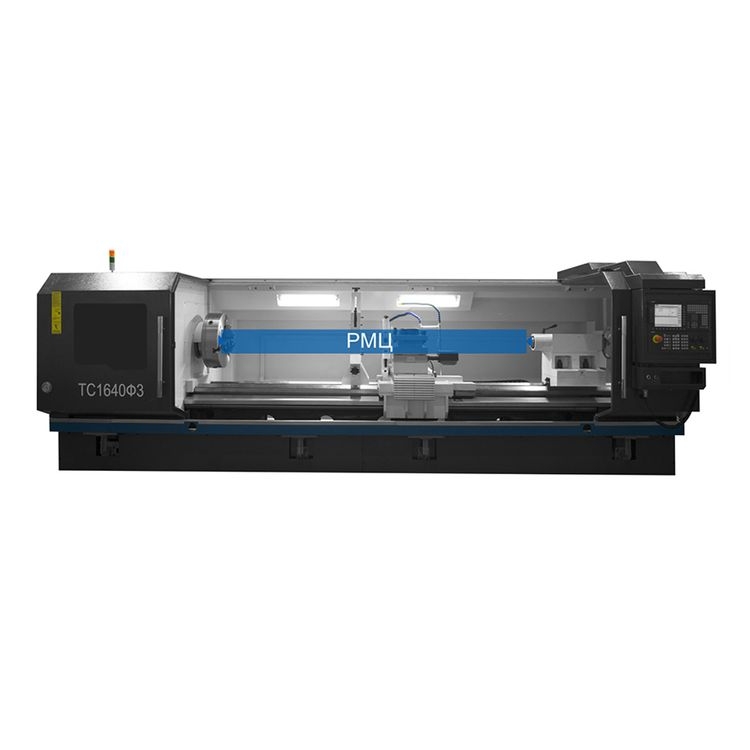

Расстояние между центрами (РМЦ)

Что такое РМЦ? Это расстояние, равное наибольшей длине детали, которая может быть установлена на данном станке при смещении задней бабки в крайнее правое положение (без свешивания) и минимальным вылетом пиноли. То есть для начала вам необходимо определиться с максимальными габаритами обрабатываемой детали. НО! Советуем выбирать этот параметр с запасом, рассчитывая на возможные нестандартные заказы или на развитие производства.

Как и везде, нужно выбирать золотую середину. С одной стороны, брать РМЦ с запасом, а с другой – помнить, что с увеличением этого параметра растут габариты станка, требуя больших производственных площадей. Чтобы эффективно бороться с деформациями и вибрациями при обработке, размеры станины также возрастут. Поэтому если у вас нет возможности учесть эти факторы, выгоднее некоторые габаритные заказы отдавать «на сторону», купив станок с минимальным РМЦ в модельном ряду.

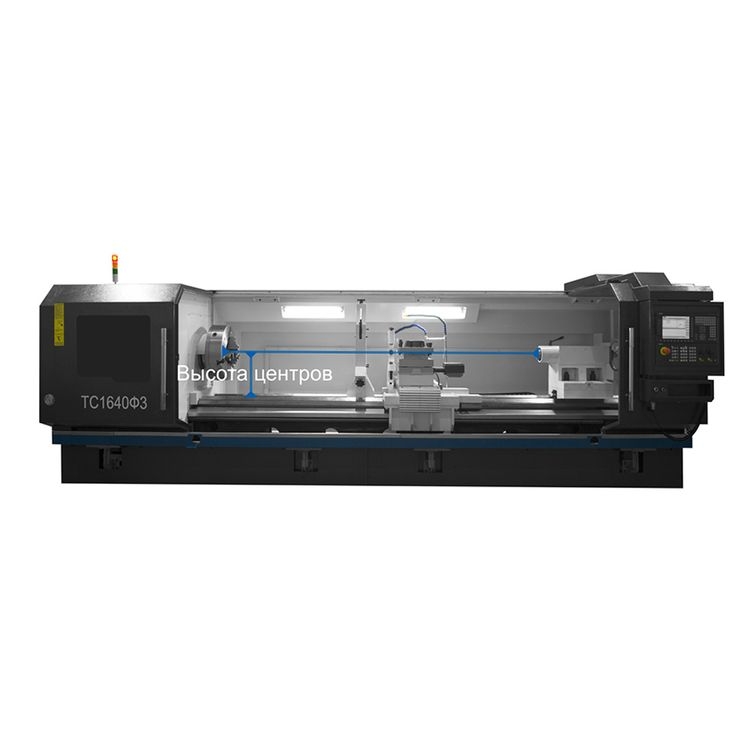

Высота центров

Чем он выше, тем больший диаметр заготовки можно обработать резцом с минимальным вылетом, закрепленным в стандартную оправку. Также на изменение максимального диаметра оказывает влияние количество инструментов в револьверной головке, параметры державки инструмента и диаметр установленного патрона.

Учитывая первые рассмотренные параметры, мы делим токарные станки на три группы:

Тип станины

В токарном мире есть три вида станков с различными типами станины:

  • токарные станки с ЧПУ с горизонтальной станиной
  • токарные станки с ЧПУ с наклонной станиной
  • токарные обрабатывающие центры

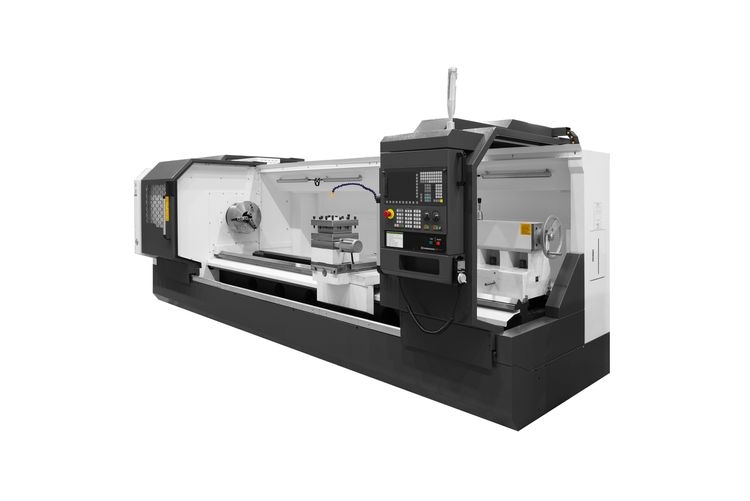

Самая распространенная группа – токарные станки с ЧПУ с горизонтальной станиной. Достойное качество, высокая производительность и доступная цена позволяют им занимать пальму первенства в этой категории. Именно прямая станина позволяет выпускать токарные станки с максимальными диапазоном РМЦ и высотой центров. Они идеально подойдут для обработки деталей относительно большого диаметра и длины типа вал.

В модельном ряду токарных станков ЧПУ тверского станкостроительного завода по такому принципу реализован ТС1640Ф3/4000 с РМЦ 4000 мм и максимальным диаметром обработки 800 мм

Также мы производим модели токарных станков с прямой станиной ТС1616Ф3, ТС1620Ф3, ТС1625Ф3.

Рассмотрим вторую группу. Это токарные станки с наклонной станиной, имеющие высокую жесткость, скорость перемещений и вращения заготовки. Модель смотрите по ссылке.

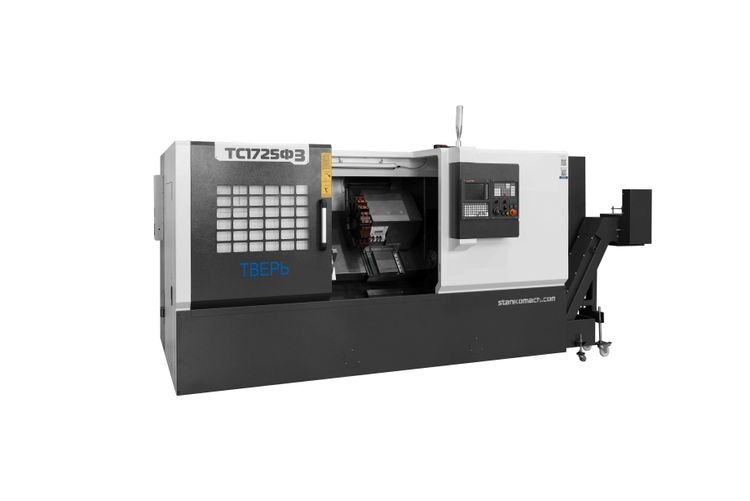

Шпиндель приводится в движение серводвигателем, стружка из зоны резания удаляется максимально быстро и просто (падает под собственным весом, попадает в стружкосборник и далее в тележку). Такие станки ориентированы на средне- и крупносерийное производство деталей. А если вы добавите устройство подачи прутка, ваше производство станет практически полностью автоматизированным. В линейке тверского станкостроительного завода эта группа станков представлена моделью ТС1725Ф3.

И самая многофункциональная группа станков – это токарные обрабатывающие центры. Они обладают всеми преимуществами станков с наклонной станиной и способны выполнять как токарную, так и фрезерную обработку при помощи приводного инструмента. Расширить функционал можно, установив противошпиндель и ось Y.

Обрабатывающие центры точны и высокопроизводительны. И, как следствие, минимальное участие оператора в работе позволяет организовать многостаночное обслуживание. Если у вас серийное производство простых и сложных изделий, требующих выполнения максимально возможного количества токарно-фрезерных операций за одну установку, то эти обрабатывающие центры готовы помочь вам в производстве на все 100%.

На нашем заводе это станки: ТС1720Ф4, ТС1730Ф4 (на фото выше), ТС1735Ф4 и ТС1745Ф4.

Мы рассмотрели основные параметры, которые необходимо учитывать при выборе токарного станка. Еще раз обращаем ваше внимание на возможность расширения вашего производства и учета этого фактора.
