Вертикальные токарные станки

Вертикальные токарные станки с ЧПУ

Вертикальный токарный станок применяется на производстве, когда необходимо обрабатывать массивные детали большого диаметра и сложной конфигурации. Вертикальная компоновка особенно удобна для установки тяжелых заготовок, поскольку их масса воспринимается рабочими элементами станка без необходимости фиксировать крупногабаритную деталь в горизонтальном положении. Такое решение востребовано в тяжелом и общем машиностроении, судостроении, энергетике и других отраслях, где производятся диски, фланцы, клапаны, барабаны и ответственные детали сложной формы.

АО «СтанкоМашКомплекс» производит вертикальные токарные станки с ЧПУ для промышленной обработки металла. Оборудование ориентировано на технических специалистов предприятий, которым важны точность, жесткость конструкции, стабильная повторяемость размеров и возможность автоматизировать выполнение нескольких операций в рамках одного технологического цикла.

Технологические возможности вертикальной токарной обработки

Современный вертикальный токарный станок с ЧПУ позволяет выполнять обтачивание поверхностей, прорезание кольцевых канавок, нарезание резьбы, растачивание, сверление, зенкерование и развертывание центральных отверстий. За счет ЧПУ обеспечивается программируемое перемещение рабочих органов и стабильное воспроизведение заданного цикла при серийном изготовлении деталей.

Вертикальный токарный станок по металлу особенно эффективен при обработке заготовок, геометрия и масса которых усложняют установку на традиционное горизонтальное токарное оборудование. Для технолога такая компоновка позволяет рациональнее организовать базирование массивной детали и снизить риски, связанные с ее установкой и закреплением.

При поиске оборудования важно различать классический токарный станок вертикального типа и вертикальный токарно-фрезерный станок с ЧПУ. Если технологический процесс предусматривает не только точение, но и дополнительные фрезерные операции, необходимо отдельно оценивать требуемую конфигурацию, инструментальную систему и состав управляемых осей. СтанкоМашКомплекс помогает подобрать решение исходя из чертежа детали и реального производственного процесса.

Модельный ряд для различных габаритов заготовок

В линейке предприятия представлены модели ТС1506Ф3, ТС1507Ф3, ТС1507Ф4, ТС1508Ф4 и ТС1510Ф4. Диапазон позволяет работать с заготовками диаметром от 600 до 1100 мм и высотой до 800 мм.

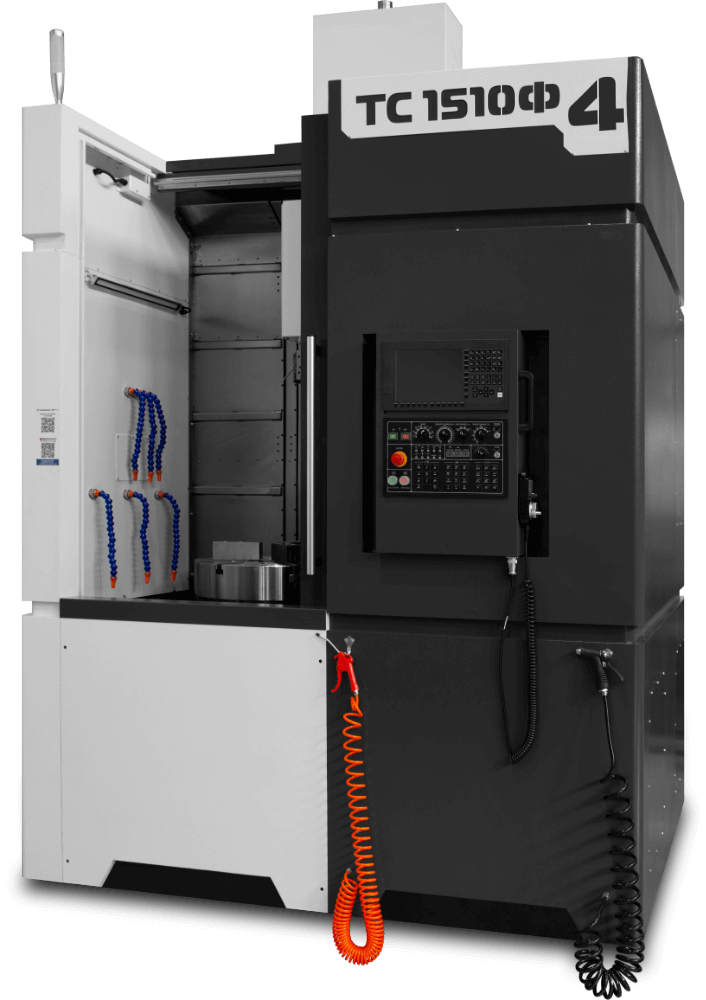

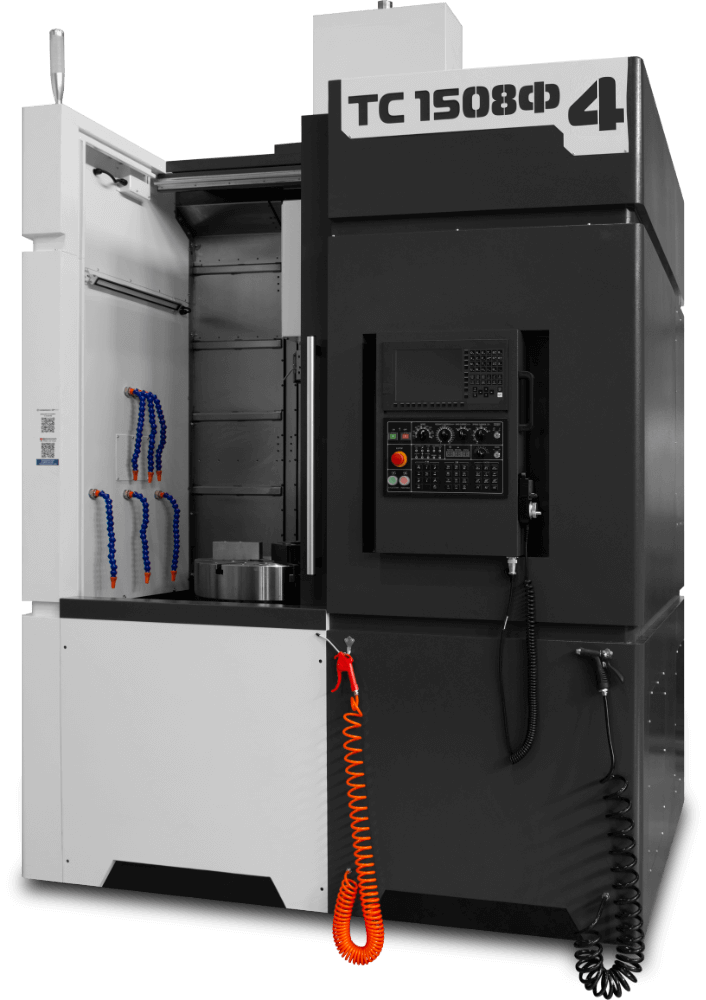

ТС1506Ф3 рассчитан на детали диаметром до 600 мм и высотой до 650 мм, частота вращения шпинделя достигает 2000 об/мин. Модели ТС1507Ф3 и ТС1507Ф4 работают с заготовками диаметром до 850 мм и высотой до 660 мм. ТС1508Ф4 предназначен для деталей диаметром до 950 мм, а ТС1510Ф4 позволяет обрабатывать заготовки диаметром до 1100 мм и высотой до 800 мм.
