Портальные обрабатывающие центры

Тверской станкостроительный завод производит серийно и под заказ портальные обрабатывающие центры следующих типов:

  • Станки с подвижным столом и фиксированным порталом
  • Станки с подвижной траверсой/мостом (планерного типа)
  • Станки с неподвижным столом и подвижным порталом Возможно оснащение двухкоординатной фрезерной головкой для одновременной обработки деталей по 5-ти плоскостям.

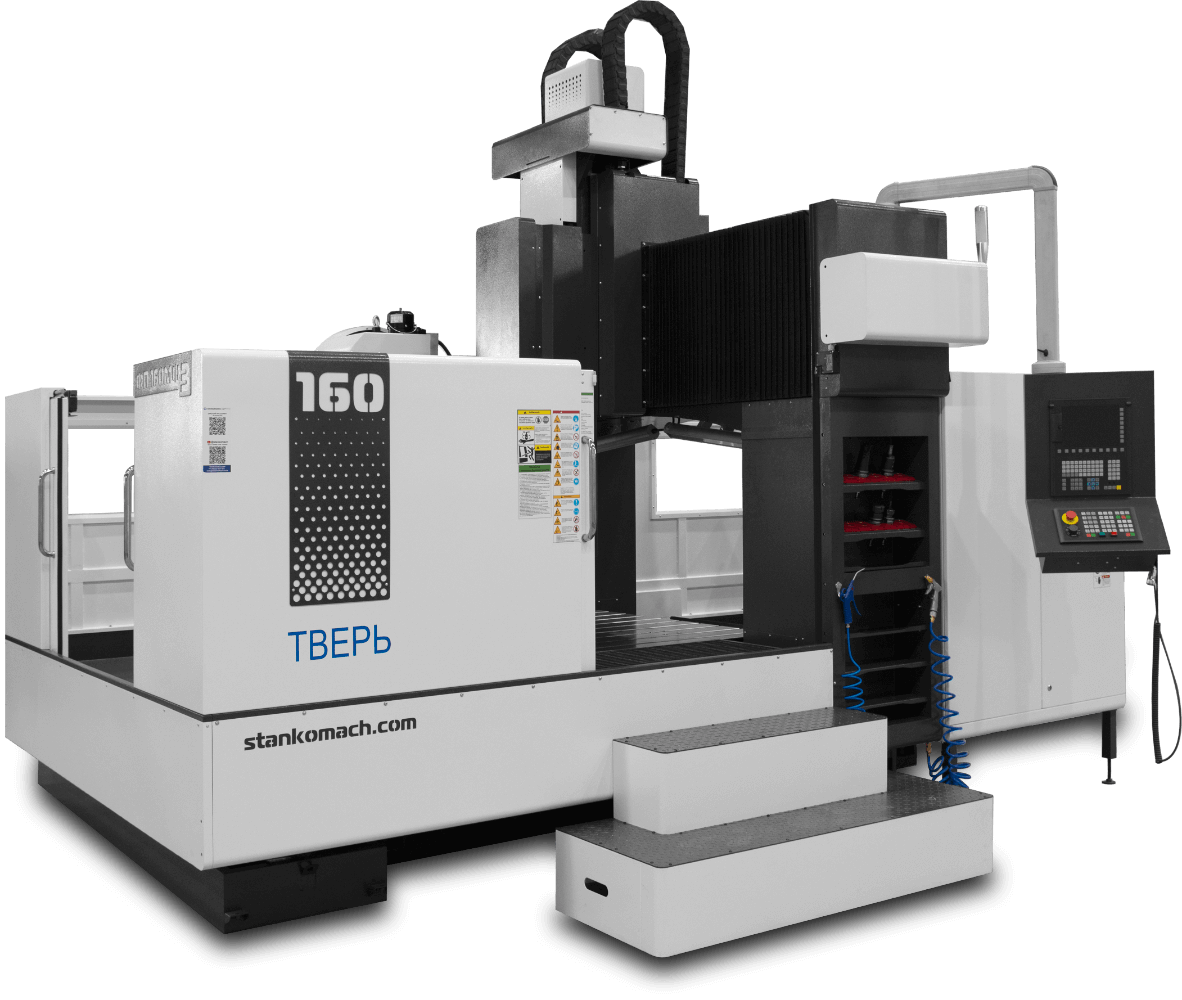

Портальные станки с подвижным столом

Конструкция предполагает наличие у станка неподвижной портальной рамы, внутри которой по направляющим перемещается подвижный рабочий стол. Благодаря этому станки обладают высоким быстродействием в работе и способны выдерживать мощные динамические нагрузки, сохраняя высокую точность и надежность.

ФП160-1.5МФ3/4/5
ФП160-1.5МФ3/4/5
Рабочий стол1700х1400 мм
Заготовка3500 кг
Шпиндель12000 об/мин
Масса нетто15000 кг
ФП160-2.5МФ3/4/5
ФП160-2.5МФ3/4/5
Рабочий стол1400х2500 мм
Заготовка6000 кг
Шпиндель6000 об/мин
Масса нетто20000 кг
ФП210-4.0МФ3/4/5
ФП210-4.0МФ3/4/5
Рабочий стол1700х4000 мм
Заготовка9000 кг
Шпиндель6000 об/мин
Масса нетто25000 кг
ФП250-4.0МФ3/4/5
ФП250-4.0МФ3/4/5
Рабочий стол2100х4100 мм
Заготовка15000 кг
Шпиндель6000 об/мин
Масса нетто30000 кг

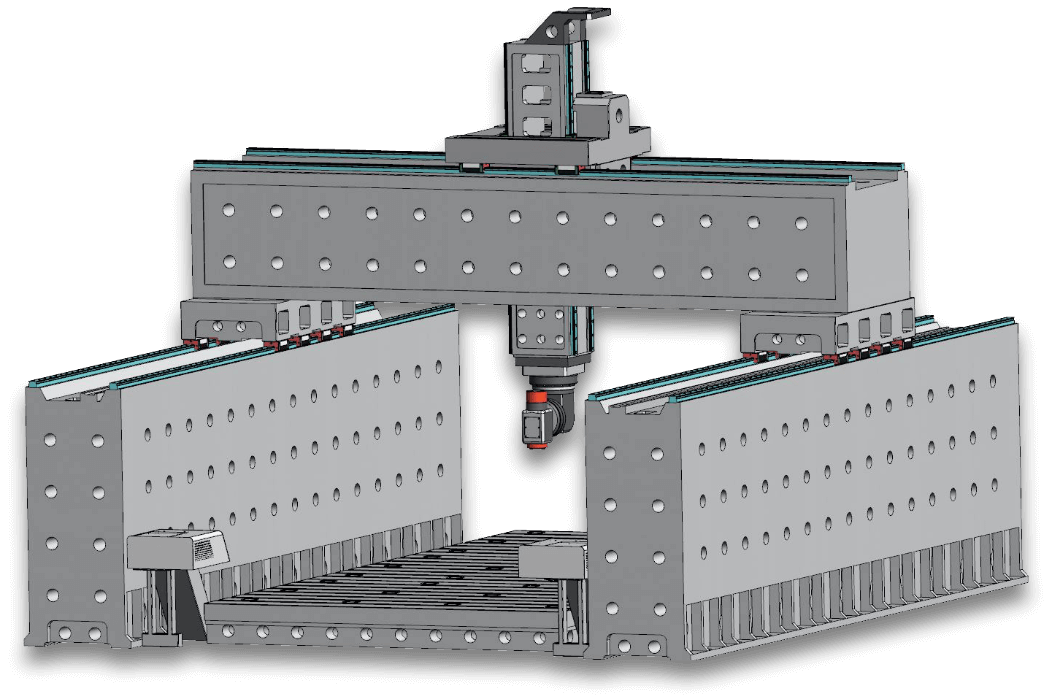

Портальные станки с подвижным мостом (планерного типа)

Траверса перемещается по направляющим расположенным на массивных стенах станка. Конструкция имеет отличные динамические характеристики перемещения рабочих осей, что придает процессу обработки высокую точность позиционирования и повторяемость.

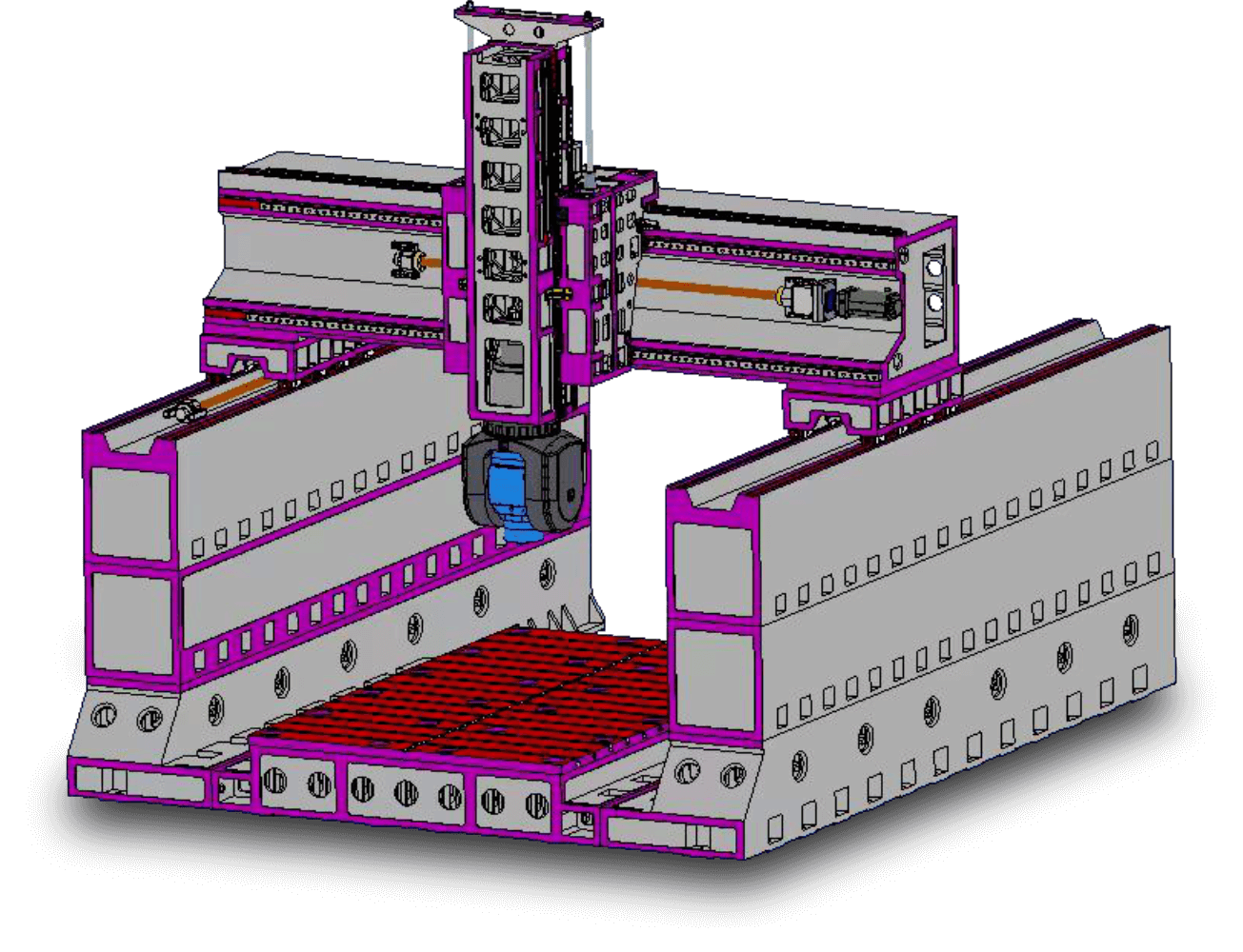

ФП200-3.0МФ5
ФП200-3.0МФ5
Рабочий стол2000х3200 мм
Заготовка7000 кг/кв.м
Шпиндель18000 об/мин
Масса нетто38000 кг
ФП250-6.0МФ5
ФП250-6.0МФ5
Рабочий стол2500х6000 мм
Заготовка7000 кг/кв.м
Шпиндель12000 об/мин
Масса нетто53000 кг

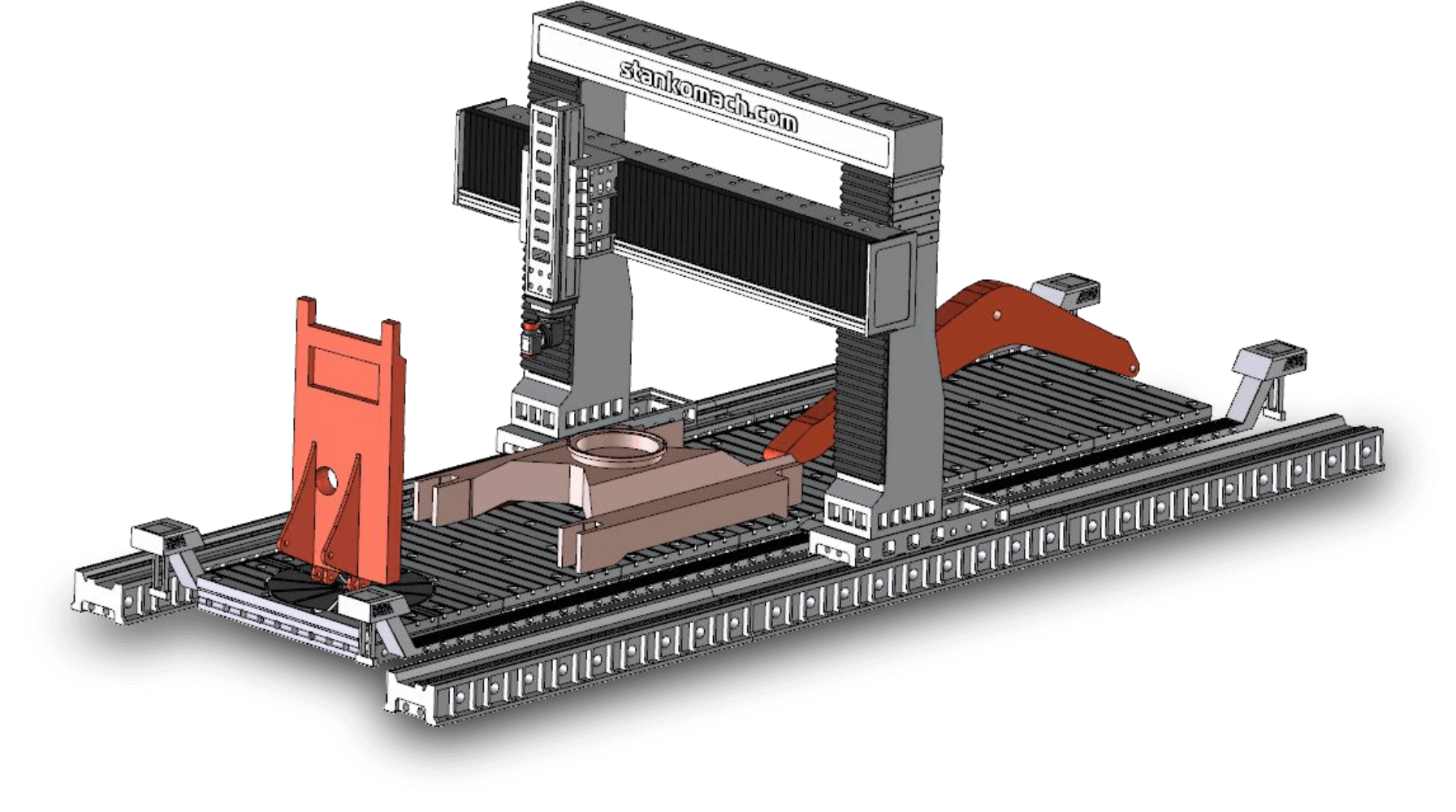

Портальные станки с подвижным порталом

Особенность конструкции — неподвижный рабочий стол, который может иметь практически любую конфигурацию и грузоподъёмность. Подвижные части станка, такие как колонны, траверса и шпиндельная бабка, изготавливаются очень жесткими и массивными для исключения геометрических деформаций в процессе обработки.
ФП500-15МФ3/4/5
ФП500-15МФ3/4/5
Рабочий стол3000 х 15000 мм
Заготовка7000 кг/кв.м
Шпиндель6000 об/мин
Масса нетто155000 кг
