Токарные патроны для станков
Токарный патрон — важный элемент оснастки токарного станка. От того, насколько надежно закреплена заготовка на станке, зависит точность обработки. От качества изготовления патрона зависит длительность эксплуатации. В процессе совершенствования металлообрабатывающих технологий разработали множество конструкций патронов, из которых выбрали наиболее эффективные

Закрепление патронов на токарном станке

Токарные патроны крепятся и центрируются на шпинделе токарного станка. Диаметры и способы их крепления стандартизированы. В зависимости от производителя, патроны будут обозначаться типом (по ISO) или исполнением (по Гост). Распространенная конструкция конца шпинделя — это крепление типа С или типа D (cam-lock). Существуют и другие конструкции шпинделя.

Для крепления токарных патронов широко используются фланцы и планшайбы, размещаемые на шпинделе. Они имеют такую же конструкцию, как и фланец токарного патрона. Однако такие приспособления позволяют значительно повысить универсальность, поскольку на них можно устанавливать различные патроны. На планшайбах имеются многочисленные отверстия для затяжных болтов и центрирующий выступ. При установке патрона на планшайбу или фланец также можно добиться высокой точности.

Виды токарных патронов

Токарные патроны делятся на следующие виды:

Механические

Наиболее распространенный класс патронов. Разделяется на кулачковые, поводковые, цанговые. Первая группа сейчас практически вытеснила вторую и, в свою очередь, делится на самоцентрирующиеся, обычно с 3 кулачками, и несамоцентрирующиеся, у которых количество кулачков может быть 2, 4 или 6. Шестикулачковые патроны используются реже всего.

Механизированные: пневматические, гидравлические, электрические

Автоматизируют процесс зажима-разжима заготовки с заданным усилием. Гидравлические патроны чаще используются на станках с диаметром патрона больше 200 мм (диаметры импортных патронов указаны в дюймах 6, 8, 10, 12, 15 и далее дюймов). Пневматические патроны применяются на токарных автоматах. Цанговые патроны служат для зажима прутковой заготовки относительно небольшого диаметра. Электрические не получили широкого распространения.

Наружный диаметр токарных патронов находится в пределах 80-1000 мм, из которых наибольшей популярностью пользуются патроны диаметром 80-400 мм. Для изготовления токарных патронов используется сталь и чугун. Особенно прочными выполняют кулачки для токарных патронов, которые испытывают значительные поверхностные и истирающие нагрузки в процессе работы, поэтому для их производства применяется высококачественная сталь, которая подвергается закалке.

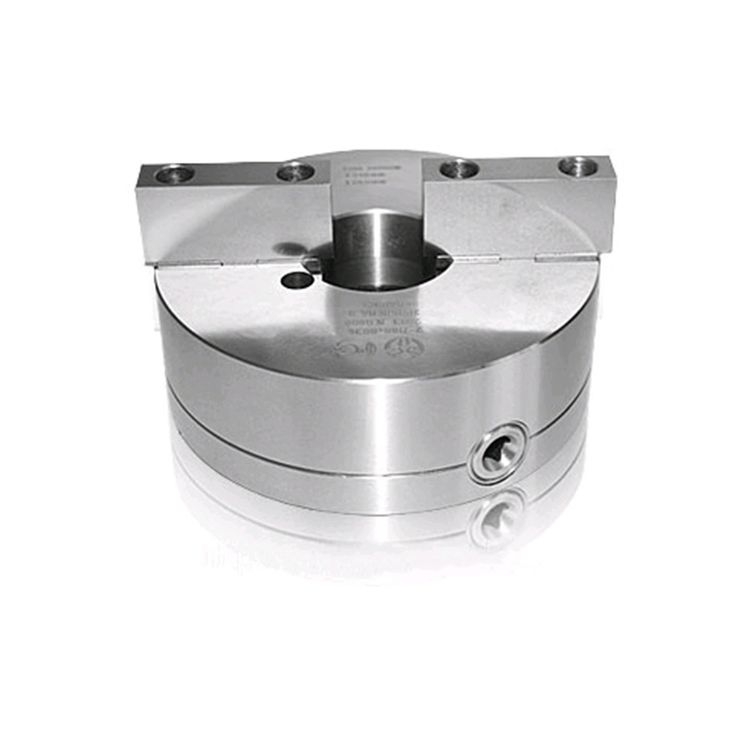

Двухкулачковые патроны

Патроны этого типа имеют достаточно простое строение. Они могут быть ручными с двухзаходным винтом или с механическим приводом. В ручных устройствах винт располагается либо среди кулачков, либо сбоку. Главный недостаток двухкулачковых патронов — при перекосе кулачков в направляющих из-за боковых зазоров происходит смещение центра заготовки. Поэтому направляющие тщательно шлифуют, а кулачки подгоняют под них с минимальным зазором. Ходовой винт выполнен из прочных легированных сталей с высоким содержанием хрома. Кулачки производят из цементируемой стали, термическая обработка которой придает высокую прочность.

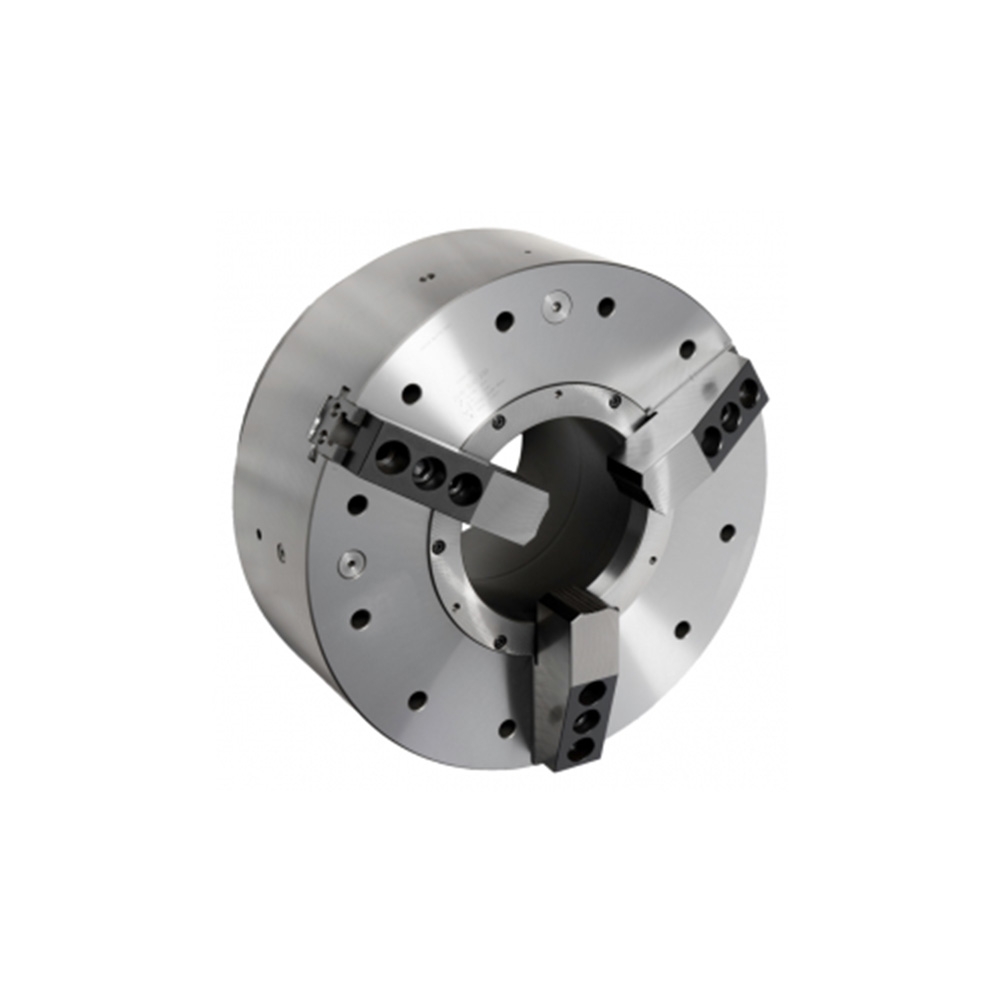

Трехкулачковые патроны

Трехкулачковый патрон получил наибольшее распространение. Причина высокой популярности — быстрота крепления деталей, что особенно важно в мелкосерийном производстве, где смена заготовок происходит весьма часто.

В отличие от патронов клинореечного типа, этот не требует времени на переналадку при установке заготовки другого размера. Центрирование может выполняться цилиндрическим пояском или конусом.

Патрон представляет собой массивную планшайбу, в которой прорезаны радиальные пазы. В них перемещаются три кулачка, приводимые в действие конической зубчатой передачей, которая смонтирована внутри планшайбы. На одном из колец есть торцевая резьба, называемая спиралью Архимеда, с помощью которой его можно вращать ключом. При вращении этой спирали одновременно перемещаются все кулачки.

Четырехкулачковые патроны

Патрон этого типа имеет кулачки, которые перемещаются независимо друг от друга, что обеспечивает ему широкие возможности. С другой стороны, из-за потребности в центрировании заготовки, закрепление детали требует большего времени, чем на самоцентрируемых устройствах.

Наиболее простые четырехкулачковые токарные зажимы представляют собой чугунную планшайбу, на которой винтами зажимаются кулачки. Планшайба имеет лучевые пазы, на которых возможно размещение дополнительной оснастки.

Для крупных станков используются массивные патроны с Т-образными пазами. Перемещение кулачков происходит с помощью винтов, ось которых лежит на плоскости планшайбы. В таких патронах часто используются составные кулачки.

Выбор токарного патрона

Патрон выбирают в зависимости от обрабатываемой детали. Двухкулачковые патроны применяются для зажима небольших фасонных заготовок. Для простых симметричных заготовок чаще всего используются трехкулачковые патроны, которые позволяют быстро закрепить деталь на шпинделе. Чтобы зажать несимметричную деталь, применяются двух- или четырехкулачковые патроны. Благодаря независимому перемещению кулачков их можно настроить на детали различной формы.

Если длина заготовки превышает ее диаметр в 4 раза и более, то ее крепление выполняется патроном, в зависимости от формы, и подвижным центром задней бабки. Другой вариант — применение крепления заготовки в центрах с использованием поводкового патрона для передачи вращающего момента. Таким образом можно закреплять деталь, длина которой превышает диаметр в 10 раз. Для еще более длинных заготовок используются дополнительные опоры — люнеты.

Несмотря на все разнообразие патронов для токарных станков с ЧПУ, некоторые детали сложной и несимметричной формы невозможно в них закрепить. Для таких заготовок используют планшайбы с противовесом.
