Нестандартный инструмент при изготовлении шестерни на станке с ЧПУ

Краткое содержание

1 — Производственная задача, где пришлось искать другой подход 2 — Эвольвентная обработка вместо классического зубофрезерования 3 — Одна программа вместо обработки каждого зуба вручную 4 — Как продолжить обработку после остановки станка 5 — Почему CAM и параметрическое программирование работают вместе лучше 6 — Заключение

Для изготовления таких деталей обычно используют дисковые модульные фрезы. Это специальный инструмент, который подбирается под определенный модуль и профиль зуба. Но в данном случае срок поставки инструмента составлял около двух недель.

Получалась классическая ситуация: инструмент есть, но ждать его уже некогда.

Поэтому было принято решение использовать то, что доступно сразу, — обычную сферическую фрезу диаметром 3 мм.

Может показаться, что это не самый очевидный вариант. Но возможности современного оборудования с ЧПУ позволяют решать и такие задачи.

Вместо классического нарезания зубьев модульной фрезой будем формировать профиль каждого зуба по эвольвенте, постепенно проходя необходимую траекторию.

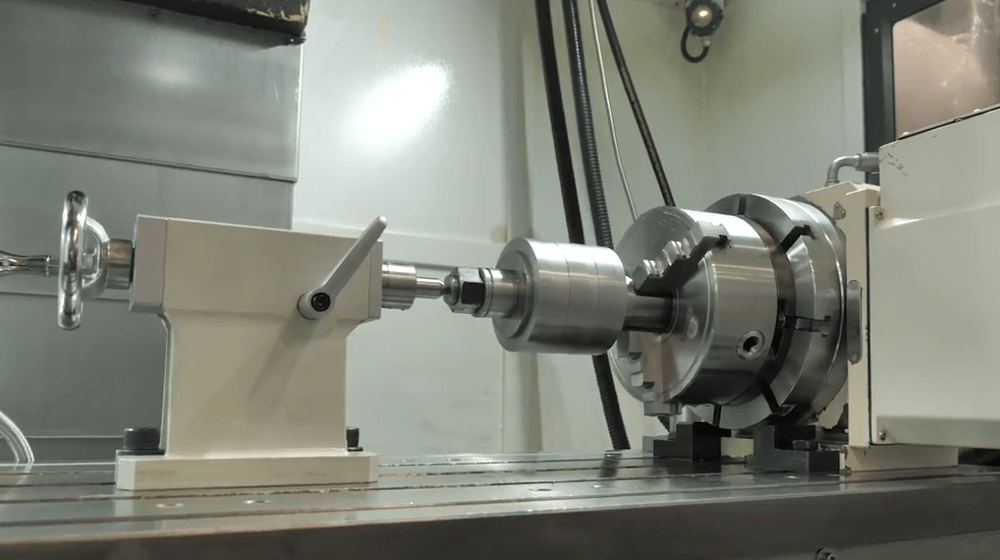

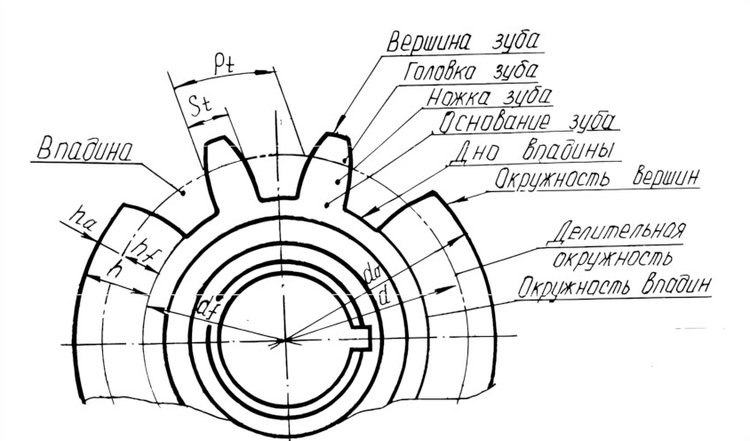

Основная особенность зубчатого колеса заключается в форме профиля зуба.

Это не просто прямая линия или обычная дуга. Рабочая поверхность зуба представляет собой эвольвенту — сложную кривую, которая обеспечивает правильное зацепление шестерен.

Именно поэтому для изготовления зубчатых колес обычно применяются специальные инструменты.

Модульная фреза имеет уже готовый профиль зуба. Оператору достаточно правильно настроить станок и выполнить обработку.

Но если использовать обычную сферическую фрезу, весь профиль необходимо формировать движением инструмента по рассчитанной траектории.

Здесь на помощь приходит CAM-система.

В ней создается геометрия одного зуба, рассчитывается траектория движения инструмента и формируется управляющая программа.

То есть нам не нужно вручную описывать каждую точку эвольвенты. CAM-система берет на себя сложную геометрическую часть задачи.

А дальше начинается самое интересное — использование параметрического программирования.

Шестерня состоит из множества одинаковых элементов.

Если бы мы писали обычную программу, пришлось бы повторять один и тот же участок обработки десятки раз, каждый раз изменяя угол поворота детали. Но в этом нет смысла.

Гораздо эффективнее один раз создать программу обработки одного зуба, а дальше поручить станку самостоятельно выполнять необходимые повороты и повторения.

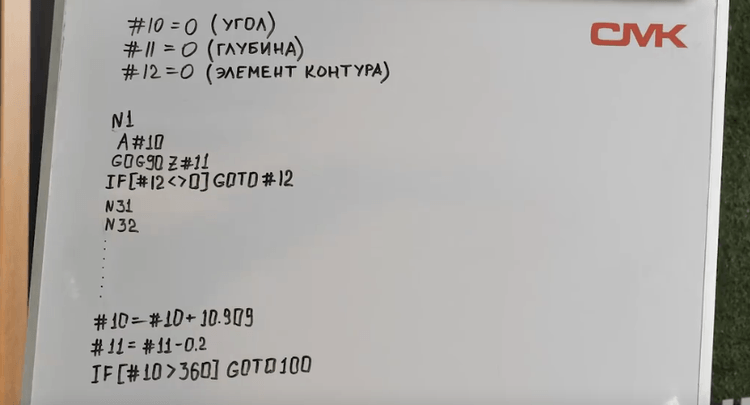

Именно для этого используется параметрическая программа. В ней задаются переменные, которые могут изменяться в процессе выполнения.

Например, угол поворота шестерни, глубина обработки, номер кадра, с которого необходимо продолжить работу.

Благодаря этому программа становится универсальной и позволяет управлять процессом без полного переписывания кода.

Как рассчитывается поворот на следующий зуб

Рассмотрим принцип работы программы.

У нашей шестерни 33 зуба.

Чтобы определить угол между соседними зубьями, выполняем расчет: 360 градусов / 33 = примерно 10,9 градуса.

Это и есть шаг поворота.

После обработки первого зуба стол поворачивается на 10,9 градуса, после второго — еще на столько же, и так далее.

В программе эта величина задается через переменную. Изначально она равна нулю. То есть обработка начинается с первого зуба.

Но если необходимо начать, например, с 17 зуба, достаточно рассчитать его угол.

17 × 10,9 = необходимое значение.

Это значение записывается в переменную стартового угла.

После запуска станок сразу перемещает деталь в нужное положение и начинает обработку именно с выбранного зуба. При этом сама программа остается неизменной. Мы просто меняем исходный параметр.

На производстве бывают разные ситуации. Например, необходимо остановить станок для проверки детали, замены инструмента или по другим причинам.

Если программа написана обычным способом, после остановки приходится искать место, где остановилась обработка, и вручную возвращаться к нужной позиции.

В параметрической программе это сделать значительно проще.

Допустим, станок остановился во время обработки 17 зуба. При этом часть профиля уже готова. Чтобы продолжить работу, задаем нужный номер зуба, необходимую глубину, номер кадра внутри контура.

После этого программа самостоятельно выполняет переход. Станок выходит на нужный угол, опускается на нужную глубину и начинает обработку именно с того места, где произошла остановка.

Работа с глубиной обработки

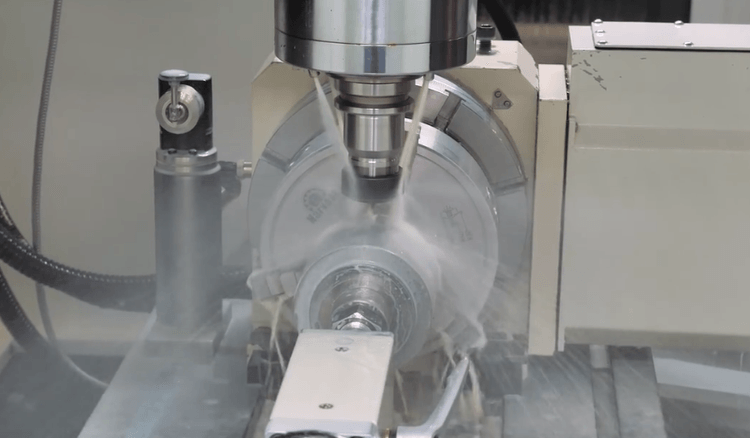

Профиль зуба формируется не за один проход. Фреза постепенно выбирает материал слоями. Например, каждый проход может выполняться с изменением глубины на 0,2 мм. Если обработка остановилась на глубине минус 3 мм, это значение можно передать программе. Тогда станок не будет повторно выполнять уже сделанные проходы. Он сразу перейдет к нужному уровню и продолжит работу дальше.

Это особенно удобно при длительной обработке, когда цикл занимает много времени.

Иногда возникает вопрос: почему бы просто полностью не написать такую обработку в параметрах?

Технически это возможно. Но практического смысла в этом нет. CAM-система намного быстрее и удобнее справляется с созданием сложной геометрии.

Она рассчитывает:

• форму эвольвенты
• положение инструмента
• траекторию движения
• необходимые переходы

А параметрическая программа решает уже технологическую задачу:

• сколько зубьев обработать
• с какого начать
• где продолжить после остановки
• как выполнять автоматический поворот

Проверяем программу в нашей обработке

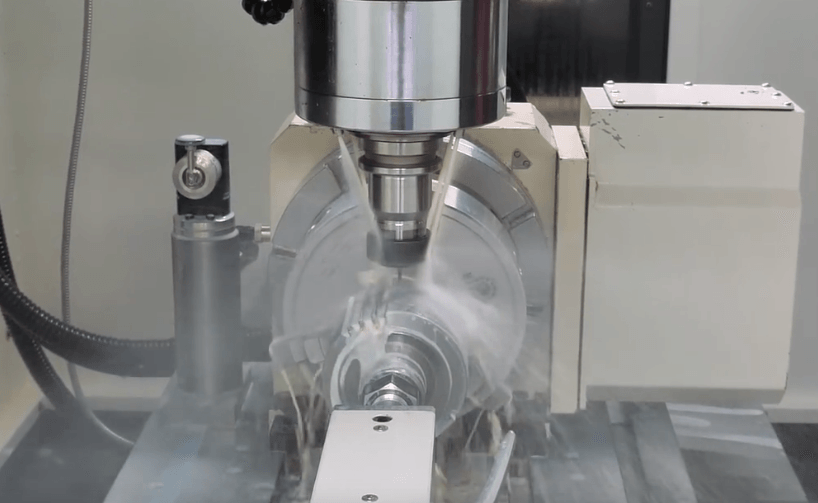

После настройки можно проверить работу программы на станке.

Например, вместо первоначальной последовательности запускаем обработку с 15 зуба.

Для этого рассчитываем угол поворота: 15 × шаг зуба.

Полученное значение вводим в переменную.

После запуска станок сразу выходит на нужный угол и начинает формировать выбранный зуб. При этом остальные параметры программы остаются прежними.

После проверки можно вернуть первоначальные значения и продолжить изготовление детали в обычном режиме.

Эта задача хорошо показывает, что современный станок с ЧПУ — это не просто оборудование, которое выполняет заранее заданную программу.

При грамотном использовании возможностей системы управления можно значительно расширять возможности производства.

Даже если нет специального инструмента, это не всегда означает остановку работы.

В данном случае обычная сферическая фреза позволила изготовить сложную деталь, а параметрическое программирование сделало процесс гибким и управляемым.

Такие решения особенно важны в единичном и мелкосерийном производстве, где часто приходится решать нестандартные задачи и быстро адаптироваться под новые условия.

Мы продолжаем показывать реальные примеры обработки, разработки технологий и нестандартных решений с производства.
