Станочная оснастка часто проектируется под одну конкретную деталь: конструктор получает чертеж, определяет способ базирования и закрепления, после чего разрабатывает приспособление, которое позволяет выполнить заданную операцию. Формально задача решена — заготовка установлена, обработка выполняется.

Проблемы могут появиться позже. Меняются размеры детали, способ получения заготовки, припуски на обработку или номенклатура производства — и узкоспециализированное приспособление уже не подходит. Его приходится дорабатывать, переделывать или полностью заменять.

Именно поэтому наши конструкторы при проектировании оснастки учитывают не только текущую технологическую задачу, но и возможные сценарии ее дальнейшего использования. В результате предприятие получает не просто приспособление для одной детали, а универсальную и адаптируемую систему, которую можно перенастраивать под разные заготовки и операции.

Краткое содержание

1 — Почему оснастку нельзя проектировать только под текущую деталь 2 — Модульный накладной стол для четвертой оси фрезерного станка 3 — Оснастка для пятиосевой обработки 4 — Как мы проектируем оснастку под задачи заказчика 5 — Заключение

Ограничения узкоспециализированных приспособлений

Один из распространенных подходов — изготовить приспособление в виде монолитной конструкции. Например, для установки детали на поворотный стол берется массивная круглая или прямоугольная заготовка, из которой полностью обрабатывается основание, ступень, посадочные поверхности и крепежные элементы.

Такое решение может быть достаточно жестким и точным. Однако у него есть существенный недостаток: конструкция рассчитана только на заранее определенную деталь и конкретную схему ее установки.

Даже небольшие изменения могут потребовать переделки оснастки:

• изменились размеры заготовки
• увеличился припуск после литья или ковки
• появилась другая модификация детали
• потребовалось изменить высоту установки
• на станке необходимо закрепить другой тип приспособления
• изменилась последовательность обработки

Монолитную конструкцию сложно адаптировать. В ней нельзя быстро изменить положение рабочего стола, добавить дополнительную опору или установить новые элементы закрепления. В результате предприятие снова тратит время и средства на проектирование и изготовление оснастки.

Проектирование с учетом будущих задач

При разработке приспособления важно заранее оценивать, как оно может использоваться в дальнейшем. Даже если сегодня требуется обработать одну определенную деталь, завтра на этом же станке может появиться заготовка другого размера или формы.

Поэтому наши конструкторы стараются закладывать в конструкцию дополнительные возможности:

• несколько вариантов расположения оснастки
• съемные и переставляемые элементы
• систему базовых и резьбовых отверстий
• возможность установки тисков, патронов и прижимов
• усиление конструкции при работе с тяжелыми деталями
• расширение рабочей поверхности

Такой подход не означает, что приспособление получается чрезмерно сложным. Напротив, правильно спроектированная модульная конструкция упрощает работу оператора и позволяет быстрее подготовить станок к новой задаче.

Универсальная установка приспособлений

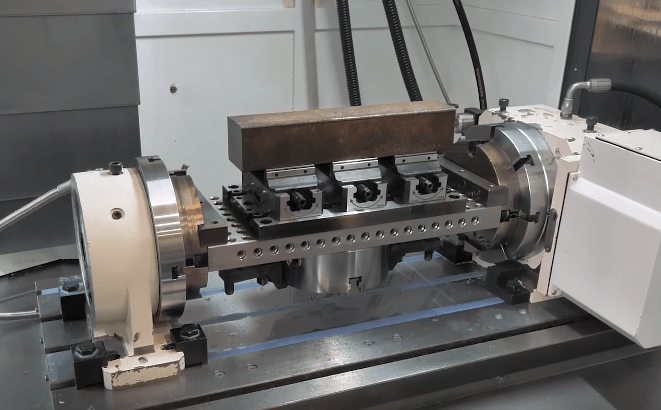

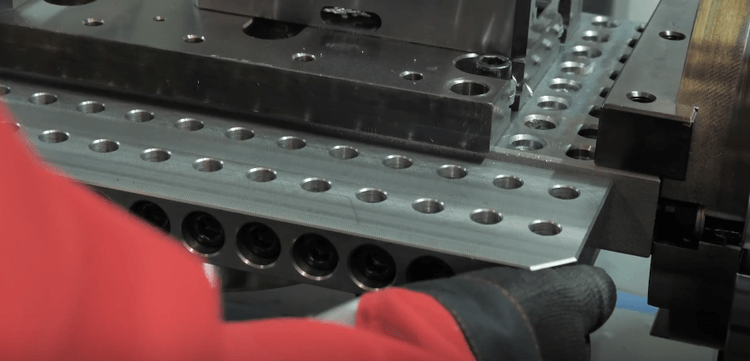

Один из примеров такой оснастки — наклонный стол, разработанный для установки на поворотную ось станка.

Изначально задача была достаточно простой: необходимо было установить на стол два быстросъемных основания с тисками. Можно было изготовить обычную монолитную плиту, рассчитанную только на это расположение оборудования. Однако наши конструкторы предусмотрели, что в дальнейшем на станке будут обрабатываться другие детали.

Посадочные отверстия выполнены с точным диаметром и могут использоваться в качестве баз. Благодаря этому на стол можно устанавливать:

• одни или несколько тисков
• токарный патрон
• быстросъемные основания
• технологические упоры
• дополнительные прижимы
• индивидуальные приспособления под конкретные детали

Оснастку можно размещать с разных сторон наклонного стола. Это позволяет эффективнее использовать возможности четвертой оси и обрабатывать деталь с нескольких сторон без повторной установки.

Быстрая перестановка рабочего стола

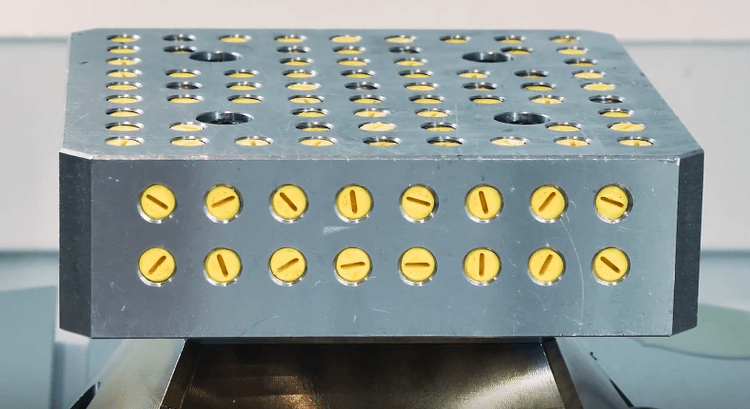

Боковые элементы, которыми конструкция закрепляется на поворотной оси, оснащены съемными планками. Все элементы базируются по штифтам.

Чтобы демонтировать стол, оператору достаточно отвернуть крепежные винты и снять конструкцию со штифтов. При повторной установке точное положение сохраняется, поэтому не требуется заново выполнять сложную выверку.

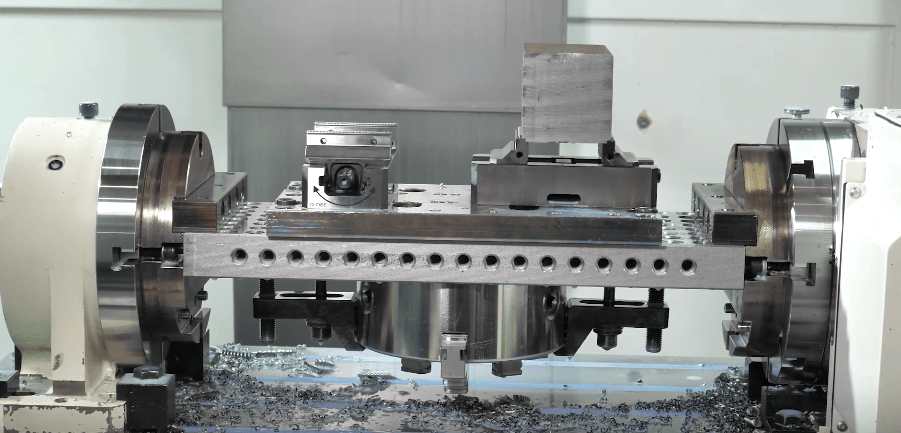

Съемные планки позволяют менять положение рабочей поверхности. Стол можно поднять, опустить или перенести на другую группу пазов.

Это дает возможность адаптировать конструкцию под разные габариты заготовки:

• в верхнем положении удобно работать с небольшими деталями
• при смещении стола увеличивается доступная высота обработки с одной из сторон
• в нижнем положении появляется пространство для установки крупных заготовок

Вместо изготовления отдельной оснастки под каждую высоту оператор переставляет существующую конструкцию. Переналадка занимает значительно меньше времени и выполняется непосредственно на производственном участке.

Почему прогиб не всегда заметен визуально

Возможность переставлять стол и обрабатывать крупные детали расширяет технологические возможности станка. Но при увеличении вылета и массы заготовки необходимо учитывать жесткость конструкции.

При установке тяжелой детали в центральной части стола может появиться небольшой прогиб. Визуально его практически невозможно заметить, однако во время обработки даже минимальная податливость оснастки влияет на результат.

Недостаточная жесткость может проявляться следующим образом:

• на поверхности появляется вибрационный рисунок
• ухудшается шероховатость
• инструмент начинает работать с характерным звуком
• фреза словно подрывает или подхватывает металл
• снижается стойкость режущего инструмента
• возрастает риск возникновения резонанса

Особенно критично это при чистовой обработке, когда требуется получить стабильную геометрию и хорошее качество поверхности.

Иногда тиски, патрон или массивное основание, установленные на столе, сами выполняют роль дополнительных элементов жесткости. Но если деталь закреплена отдельно в центре рабочей поверхности, конструкцию необходимо усиливать.

Переставляемые ребра жесткости

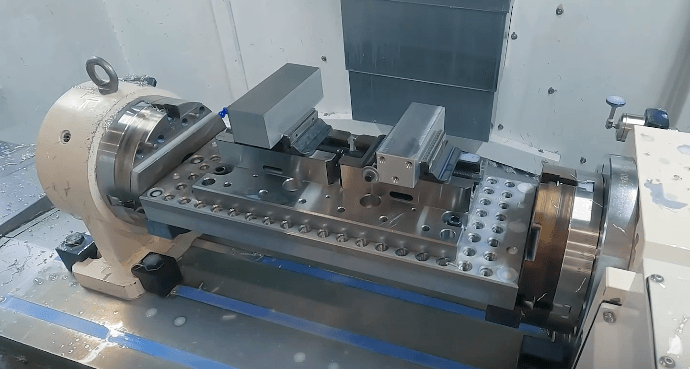

Для усиления наклонного стола были спроектированы съемные ребра жесткости. Они крепятся по всей длине конструкции и могут устанавливаться в разных положениях благодаря системе резьбовых отверстий.

Два ребра позволяют значительно увеличить жесткость стола и снизить вероятность возникновения вибраций. При этом они не являются постоянной частью конструкции. Если усиление не требуется или ребра мешают установке детали, их можно снять или переставить.

При проектировании была предусмотрена еще одна функция. Ребра можно закреплять не только снизу, но и по бокам стола. В таком положении они превращаются в продолжение рабочей поверхности.

Это полезно, когда габариты заготовки превышают ширину основной плиты и обычный прижим невозможно установить в требуемой точке. Боковое расположение ребер позволяет:

• увеличить доступную площадь стола
• установить прижим за пределами основной поверхности
• расширить варианты базирования детали
• закрепить дополнительные опоры и упоры
• разместить нестандартное приспособление

Таким образом, один и тот же элемент одновременно используется для повышения жесткости и расширения возможностей закрепления.

Накладной стол для нестандартной детали

Еще один пример индивидуального проектирования — накладной стол для пятиосевого обрабатывающего центра.

Необходимость в нем возникла при работе со сложной тонкостенной деталью. Ее невозможно было надежно закрепить в стандартных тисках или токарном патроне. Для обработки требовалось установить заготовку на плоскость и зафиксировать ее прижимами.

Самым простым решением было бы изготовить небольшую плиту только под одну деталь. Однако после завершения этой работы такое приспособление, скорее всего, осталось бы невостребованным.

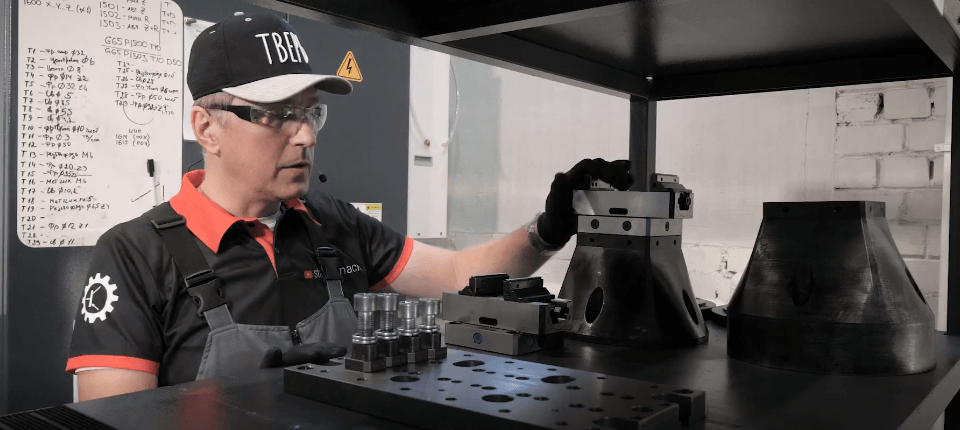

Поэтому наши конструкторы разработали полноценный накладной стол, который устанавливается на быстросъемное основание пятиосевого станка. На то же основание при необходимости можно монтировать пятиосевые тиски или планшайбу токарного патрона для закрепления круглых заготовок.

Система отверстий для свободного размещения деталей

На поверхности накладного стола выполнено большое количество резьбовых и базовых отверстий. Благодаря этому заготовку можно закреплять с разных сторон и не привязываться к одной заранее заданной схеме.

На столе можно размещать:

• стандартные и специальные прижимы
• опорные элементы
• установочные пальцы
• технологические базы
• упоры
• дополнительные плиты и приспособления

Изначально стол проектировался для одной тонкостенной детали, которую требовалось прижать к поверхности. Но за счет универсальной системы отверстий он может использоваться для множества других заготовок.

Именно в этом заключается преимущество оснастки, спроектированной с учетом дальнейшей эксплуатации. Предприятие получает готовую базу, на которой можно собирать различные схемы закрепления, а не одноразовое приспособление под единственную операцию.

От технологии обработки до удобства оператора

Правильное проектирование начинается не с построения трехмерной модели, а с изучения технологической задачи. Необходимо понимать не только форму детали, но и то, как она будет обрабатываться на станке.

Наши специалисты анализируют:

• материал и способ получения заготовки
• размеры и массу детали
• обрабатываемые поверхности
• необходимые переходы
• направление действия сил резания
• доступ инструмента
• требуемую точность
• возможность возникновения вибраций
• особенности конкретного станка и его рабочей зоны

На основании этих данных выбираются способы базирования и закрепления. Конструктор определяет расположение опор, прижимов, посадочных поверхностей и усиливающих элементов.

Одновременно учитывается удобство работы оператора. Оснастка должна не только надежно удерживать деталь, но и позволять быстро выполнять установку, снятие и переналадку.

Индивидуальная конструкция с возможностью развития

Мы не предлагаем одно универсальное решение для любых деталей. Оснастка проектируется индивидуально под оборудование и производственные задачи конкретного предприятия.

При этом наши конструкторы стараются предусмотреть возможное развитие производства. Если конструкцию можно сделать переставляемой, модульной или расширяемой без снижения точности и жесткости, эти возможности закладываются еще на этапе проектирования.

В зависимости от задачи оснастка может включать быстросъемные основания, штифтовое базирование, сменные установочные элементы, переставляемые рабочие поверхности, дополнительные ребра жесткости, универсальную сетку отверстий, места для установки тисков и патронов, элементы для закрепления нестандартных заготовок.

В результате заказчик получает приспособление, которое решает текущую задачу и остается полезным при изменении производственной программы.

Станочная оснастка напрямую влияет на точность, качество поверхности, продолжительность переналадки и удобство работы оператора. Поэтому проектировать ее только под одну деталь, не учитывая дальнейшие задачи производства, не всегда рационально.

Грамотно разработанная конструкция должна обеспечивать надежное базирование и закрепление, сохранять жесткость под нагрузкой и при этом позволять менять расположение деталей, прижимов и вспомогательных элементов.

Именно по такому принципу работают наши конструкторы. Мы проектируем оснастку индивидуально под задачи заказчика, учитываем особенности станка, размеры и форму деталей, технологию обработки и возможные изменения производства.
