Современные токарные станки с ЧПУ давно перестали быть просто оборудованием для обработки металла. Сегодня это сложные производственные комплексы, способные самостоятельно контролировать многие процессы, которые еще несколько лет назад полностью зависели от оператора.

При этом многие предприятия продолжают использовать лишь базовый функционал станка. В результате операторы тратят много времени на наладку, регулярно выполняют ручные измерения, сталкиваются с поломками инструмента и рискуют дорогостоящими авариями при запуске новых программ.

Между тем существует целый ряд опций, которые позволяют значительно повысить эффективность работы токарного оборудования. Одни помогают ускорить привязку заготовки, другие автоматически контролируют состояние инструмента, третьи предотвращают столкновения и повреждение узлов станка.

Краткое содержание

1 — Контактный измерительный датчик для автоматической привязки детали 2 — Система автоматического измерения инструмента 3 — Опция ЧПУ 18 «Подача по контуру» 4 — Опция ЧПУ 25 «Предотвращение столкновений» 5 — Дополнительные опции, которые повышают производительность 6 — Заключение

Почему наладка влияет на себестоимость детали

Когда говорят о производительности станка, обычно вспоминают скорость резания, мощность шпинделя или количество инструментов в револьверной головке.

Однако на практике значительная часть времени теряется вовсе не во время обработки детали.

Станок может простаивать из-за:

• установки новой заготовки
• настройки инструмента
• проверки управляющей программы
• корректировки размеров
• изготовления контрольной детали
• повторных измерений после первых проходов

Особенно заметны эти потери на мелкосерийном производстве, где переналадки выполняются постоянно.

Например, если наладка занимает один час, а партия состоит всего из десяти деталей, то время подготовки может оказаться сопоставимо со временем самой обработки.

Кроме того, именно на этапе запуска возникает большинство ошибок.

Оператор может неверно привязать заготовку, перепутать коррекцию инструмента или допустить ошибку при проверке программы. В результате появляются бракованные детали, а в худшем случае происходит столкновение инструмента со станком или заготовкой.

Поэтому современные предприятия все чаще используют системы автоматического контроля, которые позволяют максимально исключить человеческий фактор.

Одной из самых востребованных опций для токарного станка является контактный измерительный датчик.

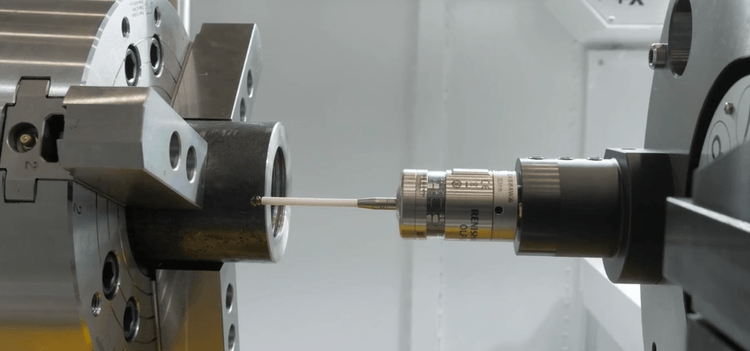

Наиболее распространенным решением считается датчик Renishaw OLP40.

Внешне устройство напоминает обычный инструмент, который устанавливается в револьверную головку.

Однако его задача заключается не в обработке металла, а в высокоточном измерении положения заготовки.

Повторяемость измерений составляет около одного микрона, что позволяет получать очень стабильный результат.

Какие параметры можно измерять

С помощью датчика станок способен автоматически определить:

• положение торца заготовки
• наружный диаметр
• внутренний диаметр отверстия
• координаты базовых поверхностей
• фактическое положение детали относительно системы координат

Полученные данные автоматически передаются в систему ЧПУ.

После этого станок самостоятельно рассчитывает необходимые коррекции.

Как выполнялась привязка раньше

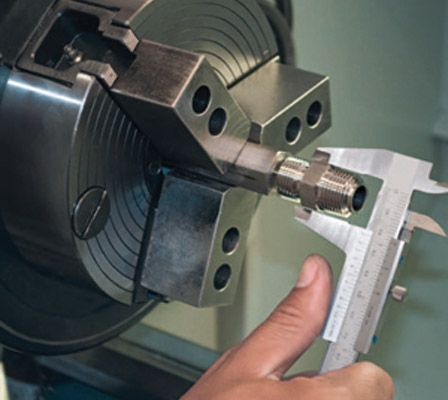

Чтобы понять преимущества такой системы, достаточно вспомнить традиционный процесс наладки.

Оператор устанавливает заготовку, выполняет пробное касание резцом, измеряет размеры штангенциркулем или микрометром, затем вручную вводит коррекции в систему управления.

Каждый этап связан с риском ошибки.

Неверно записанное значение или случайная опечатка могут привести к браку всей партии.

Автоматический измерительный датчик практически исключает подобные ситуации.

Станок самостоятельно получает все необходимые данные и использует их при обработке.

В результате наладка выполняется быстрее и становится значительно стабильнее.

Контроль детали непосредственно во время производства

Преимущества измерительного датчика не ограничиваются только привязкой.

Современные циклы измерения позволяют контролировать размеры детали прямо в процессе изготовления.

Например, после выполнения черновой обработки станок может автоматически проверить полученный диаметр.

Если размер отличается от расчетного из-за износа инструмента или температурных деформаций, система внесет корректировку до выполнения чистового прохода.

Фактически станок начинает самостоятельно контролировать качество обработки.

Такой подход особенно востребован при изготовлении дорогостоящих деталей, где цена ошибки очень высока.

Даже идеально установленная заготовка не гарантирует получение качественной детали.

Если инструмент имеет неправильную коррекцию, поврежденную режущую кромку или чрезмерный износ, результат обработки окажется неудовлетворительным.

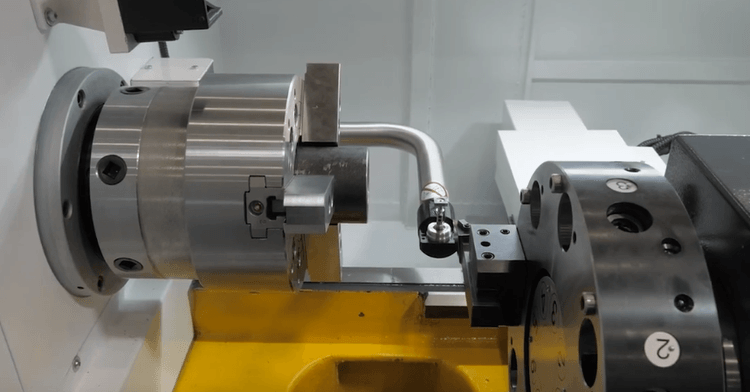

Устройство автоматически выдвигается в рабочую зону и выполняет измерение инструмента без участия оператора.

Какие задачи решает измерительная рука

Система позволяет:

• выполнять привязку инструмента по осям
• измерять вылет инструмента
• определять диаметр осевого инструмента
• обнаруживать повреждение режущей кромки
• контролировать состояние инструмента после обработки

На практике это означает, что оператору больше не требуется вручную выполнять большинство измерений.

Кроме того, значительно снижается вероятность ошибки при вводе коррекций.

Автоматический поиск сломанного инструмента

Представим типичную ситуацию: во время обработки ломается сверло. Станок продолжает выполнять программу, однако отверстие уже не соответствует чертежу. Если поломка остается незамеченной, брак может получить вся партия деталей.

Система автоматического измерения позволяет избежать подобных ситуаций.

После выполнения операции станок автоматически проверяет инструмент.

Если обнаружено отклонение от заданного размера, программа может:

• остановить обработку
• вывести предупреждение оператору
• вызвать резервный инструмент
• скорректировать дальнейшие действия

В результате проблема выявляется практически сразу после возникновения.

Сокращение времени наладки инструмента

На многих предприятиях значительная часть времени уходит именно на привязку инструмента.

Особенно если используется большое количество резцов, сверл и приводного инструмента. Автоматическая измерительная система позволяет существенно ускорить этот процесс.

Инструмент измеряется непосредственно на станке, а необходимые данные автоматически записываются в коррекции.

Чем больше инструментов используется в программе, тем заметнее становится выигрыш по времени.

Даже самая тщательно подготовленная управляющая программа требует проверки перед запуском в производство. Особенно это касается новых деталей, сложных траекторий обработки или программ, которые были скорректированы после предыдущих запусков.

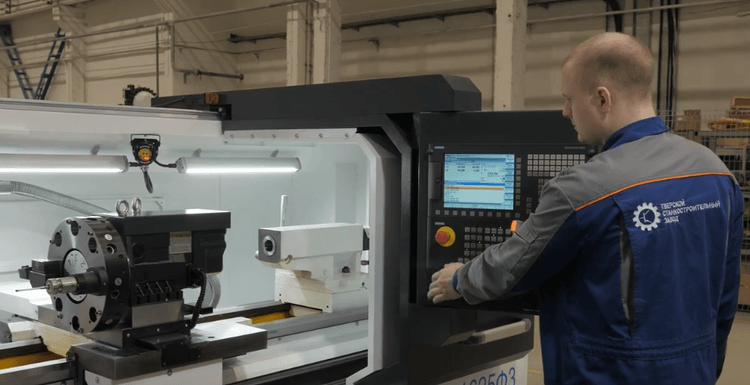

В таких ситуациях оператору важно не просто наблюдать за работой станка, а иметь возможность полностью контролировать перемещение инструмента. Для этого в системе ЧПУ предусмотрена опция 18 «Подача по контуру».

В чем заключается принцип работы

В обычном режиме станок выполняет управляющую программу автоматически. Скорость перемещений определяется командами, записанными в УП, а оператор может лишь изменять ее в определенных пределах с помощью регулятора подачи.

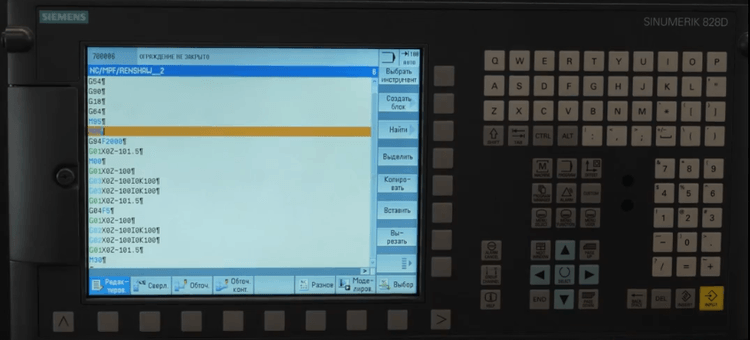

При использовании опции «Подача по контуру» логика работы меняется.

После активации соответствующего М-кода станок перестает самостоятельно двигаться по траектории программы. Дальнейшее перемещение инструмента происходит только тогда, когда оператор вращает электронный маховичок.

При этом система ЧПУ продолжает точно следовать всем координатам и переходам, которые заложены в программе. Оператор не управляет отдельными осями вручную, а лишь задает скорость прохождения уже рассчитанной траектории.

Фактически станок выполняет программу в полуавтоматическом режиме, где каждое движение находится под непосредственным контролем человека.

Почему это удобнее обычного покадрового режима

На многих станках для проверки программы используется покадровое выполнение. В этом случае система отрабатывает один кадр программы, затем останавливается и ждет подтверждения оператора.

Такой способ позволяет проверить программу, но при большом количестве кадров становится крайне неудобным. Современные УП могут содержать тысячи и даже десятки тысяч строк, особенно при обработке сложных контуров.

Подача по контуру работает иначе.

Оператор не подтверждает каждый кадр отдельно. Вместо этого он плавно проводит инструмент по всей траектории с удобной скоростью, сохраняя полный контроль над процессом.

Это позволяет намного быстрее анализировать работу программы и одновременно внимательно следить за поведением инструмента.

Отладка новых управляющих программ

Наиболее часто функция используется при первом запуске новой детали.

Даже если программа была проверена в CAM-системе и успешно прошла моделирование, реальный станок всегда остается реальным станком.

В процессе запуска могут обнаружиться:

• ошибки в привязке детали
• неверные коррекции инструмента
• особенности оснастки
• ограничения рабочей зоны
• опасные сближения с патроном или элементами крепления
• ошибки в постпроцессоре

Подача по контуру позволяет безопасно проверить программу непосредственно на оборудовании и убедиться, что все движения выполняются корректно.

Контроль сложных переходов

Особую ценность функция представляет при обработке деталей сложной формы.

Например, при выполнении:

• глубоких канавок
• обработки внутренних полостей
• многокоординатных перемещений
• обработки длинным инструментом
• резьбонарезания специальными циклами
• работы приводным инструментом

В подобных случаях оператор может внимательно наблюдать за поведением инструмента и оценивать безопасность каждого участка траектории.

Если возникает подозрение на ошибку или опасное сближение, движение можно немедленно остановить.

Проверка дорогостоящих деталей

На некоторых производствах стоимость одной заготовки может составлять десятки или даже сотни тысяч рублей.

Это характерно для авиационной, энергетической, нефтегазовой и приборостроительной отраслей.

В подобных условиях ошибка программы может привести к серьезным финансовым потерям.

Использование подачи по контуру позволяет выполнить первый запуск максимально осторожно и убедиться в правильности всех действий еще до начала полноценной обработки.

Полезный инструмент для обучения операторов

Еще одно преимущество функции заключается в том, что она помогает начинающим операторам лучше понимать работу управляющих программ.

Во время ручного прохождения траектории можно наглядно увидеть:

• последовательность выполнения операций
• направление движения инструмента
• логику переходов между кадрами
• работу циклов обработки
• влияние корректировок на траекторию

Поэтому подача по контуру часто используется не только для наладки, но и для обучения новых специалистов.

Когда функция приносит максимальную пользу

Наибольший эффект опция дает в следующих ситуациях:

• запуск новой детали
• первая проверка управляющей программы
• обработка дорогостоящих заготовок
• использование сложной оснастки
• отладка программ после внесения изменений
• обучение операторов
• контроль потенциально опасных участков обработки

Несмотря на кажущуюся простоту, «Подача по контуру» является одним из самых полезных инструментов наладки. Она позволяет оператору буквально провести инструмент по всей программе своими руками, сохраняя при этом точность и логику перемещений, рассчитанную системой ЧПУ. Именно поэтому многие опытные наладчики используют эту функцию при каждом запуске новой детали или технологии обработки.

Если спросить сервисных инженеров о самых дорогостоящих поломках, то среди наиболее распространенных причин практически всегда окажутся столкновения.

Причем речь идет не только о начинающих операторах. Даже опытные специалисты иногда сталкиваются с ситуациями, когда ошибка обнаруживается слишком поздно.

Причиной аварии могут стать:

• неверная привязка инструмента
• ошибка в управляющей программе
• некорректно введенная коррекция
• замена инструмента на другой тип
• изменение оснастки без корректировки программы
• человеческий фактор во время наладки

Последствия подобных ошибок нередко обходятся значительно дороже стоимости самой опции предотвращения столкновений.

Чем опасны столкновения на станке

Со стороны может показаться, что столкновение приводит только к поломке инструмента. На практике последствия бывают гораздо серьезнее.

При аварии могут пострадать:

• режущий инструмент
• револьверная головка
• шпиндельный узел
• патрон
• датчики измерения
• задняя бабка
• направляющие станка
• приводные механизмы

Иногда даже сравнительно небольшой удар приводит к нарушению геометрии оборудования. После этого станок может продолжать работать, но уже не обеспечивать заявленную точность. В самых тяжелых случаях требуется длительный ремонт и повторная проверка геометрической точности. А это означает не только расходы на восстановление оборудования, но и простой производства.

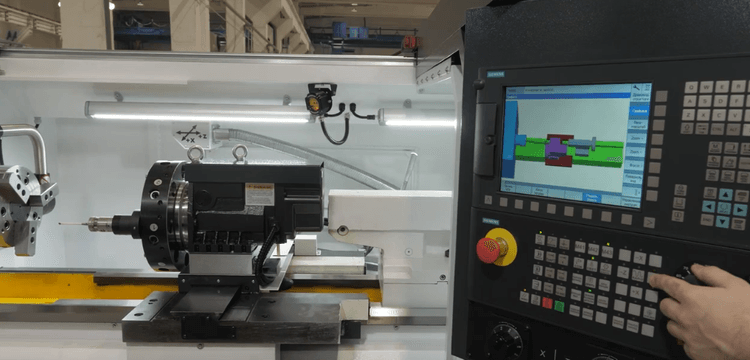

Что представляет собой система предотвращения столкновений

Опция ЧПУ 25 предназначена для того, чтобы обнаружить опасное сближение элементов станка еще до момента удара.

По сути, система постоянно анализирует положение всех основных узлов оборудования и прогнозирует их дальнейшее движение. Если ЧПУ видит риск столкновения, она может заранее предупредить оператора или полностью остановить перемещение осей.

Фактически станок начинает самостоятельно контролировать безопасность своих действий.

Это особенно важно на современных токарных центрах с большим количеством осей, приводным инструментом, задней бабкой, люнетами и другими дополнительными устройствами.

Как работает защита от столкновений

Для работы системы в память ЧПУ загружается цифровая модель станка.

Она содержит информацию о геометрии основных узлов и их взаимосвязях.

Система знает размеры и положение револьверной головки, патрона, шпинделя, инструмента, задней бабки, люнета, измерительных датчиков, других элементов рабочей зоны.

Если система обнаруживает опасное сближение, она реагирует еще до фактического контакта.

В зависимости от настроек возможны различные варианты реакции:

• предупреждение оператора
• ограничение движения
• автоматическая остановка программы
• блокировка дальнейшего перемещения осей

Что такое кинематическая модель станка

Многие считают, что после покупки лицензии защита от столкновений начинает работать автоматически. На самом деле это распространенное заблуждение.

Сама опция является лишь инструментом. Чтобы она могла выполнять свою функцию, необходимо создать кинематическую модель конкретного станка.

Кинематическая модель описывает:

конструкцию оборудования; размеры узлов; допустимые перемещения; взаимосвязь между осями; рабочие зоны каждого механизма.

Почему настройка модели так важна

Представим два внешне похожих токарных центра. Один оснащен коротким патроном и компактной револьверной головкой. На втором установлен длинный патрон, приводной инструмент и задняя бабка увеличенного размера.

С точки зрения системы это уже два разных станка.

Если использовать неправильную модель, возможны две ситуации.

Первая — система начнет постоянно выдавать ложные предупреждения.

Вторая — что гораздо опаснее — она не заметит реальную угрозу столкновения.

Именно поэтому создание кинематической модели требует высокой точности и обычно выполняется специалистами во время пусконаладочных работ.

Где функция приносит наибольшую пользу

Особенно полезной защита от столкновений становится в следующих случаях:

Запуск новых деталей

При изготовлении новой детали риск ошибки всегда выше, чем при работе по отработанной технологии. Даже небольшая неточность в программе может привести к аварии.

Система помогает обнаружить проблему до возникновения удара.

Работа со сложной оснасткой

Дополнительные кулачки, специальные оправки, нестандартные приспособления увеличивают вероятность опасных сближений.

Контроль столкновений помогает учитывать особенности такой оснастки.

Многоинструментальная обработка

На современных токарных центрах может использоваться большое количество инструмента различных размеров. При смене инструмента риск ошибки возрастает.

Защитная система дополнительно контролирует безопасность перемещений.

Обучение операторов

При подготовке новых специалистов вероятность ошибок выше.

Функция предотвращения столкновений становится дополнительным уровнем защиты оборудования.

Может ли система полностью исключить аварии

Несмотря на высокую эффективность, воспринимать защиту от столкновений как абсолютную гарантию безопасности нельзя.

Она является дополнительным уровнем защиты, а не заменой грамотной наладки.

Оператор по-прежнему должен:

• корректно привязывать инструмент
• проверять управляющую программу
• контролировать состояние оснастки
• соблюдать требования безопасности

Почему эта опция окупается

Стоимость одного серьезного столкновения может измеряться сотнями тысяч рублей.

К этому добавляются расходы на ремонт, стоимость нового инструмента, простой оборудования, срыв сроков поставки, возможный брак продукции.

На этом фоне система предотвращения столкновений становится не просто дополнительной функцией, а инструментом снижения производственных рисков.

Особенно это актуально для предприятий, которые регулярно выполняют переналадки, работают с дорогостоящими деталями или используют сложные технологии обработки.

Именно поэтому опция ЧПУ 25 сегодня все чаще рассматривается не как дополнительное оснащение, а как важный элемент безопасной и стабильной работы современного токарного станка с ЧПУ.

Помимо рассмотренных систем, современные токарные центры могут оснащаться и другими полезными решениями.

Одной из самых востребованных опций является приводной инструмент.

Еще одна популярная опция — ось Y.

Она существенно расширяет возможности обработки и позволяет изготавливать детали со сложными элементами за один установ.

На серийном производстве часто применяются автоматические податчики прутка.

Они позволяют станку работать практически без участия оператора и значительно увеличивают производительность.

Для автоматизации также используются:

• противошпиндели
• улавливатели деталей
• системы подачи СОЖ через инструмент
• автоматические двери
• системы удаленного мониторинга
• системы контроля нагрузки на приводы

Каждая из этих опций позволяет получить дополнительный прирост эффективности в зависимости от конкретной производственной задачи.

Когда дополнительные опции действительно окупаются

Иногда можно услышать мнение, что подобные системы нужны только крупным предприятиям.

На практике это не совсем так.

Если производство регулярно выполняет переналадки, выпускает сложные детали или работает с дорогостоящими заготовками, дополнительные системы контроля окупаются достаточно быстро.

Например, стоимость одной аварии с повреждением револьверной головки или шпиндельного узла может оказаться сопоставимой со стоимостью системы предотвращения столкновений.

А экономия нескольких десятков минут на каждой переналадке за год превращается в сотни часов дополнительного машинного времени.

Поэтому при выборе нового оборудования важно оценивать не только базовые характеристики станка, но и доступные опции автоматизации.

Современный токарный станок с ЧПУ способен выполнять гораздо больше задач, чем просто обработка металла по программе.

Контактные измерительные датчики позволяют автоматически привязывать заготовку и контролировать размеры детали. Системы измерения инструмента сокращают время наладки и помогают своевременно обнаруживать износ или поломку режущего инструмента. Подача по контуру делает отладку управляющих программ более безопасной, а системы предотвращения столкновений защищают оборудование от дорогостоящих аварий.

В результате предприятие получает сразу несколько преимуществ: сокращение времени наладки, снижение процента брака, повышение стабильности качества и уменьшение простоев оборудования. Именно поэтому сегодня дополнительные опции становятся не роскошью, а важным инструментом повышения эффективности современного производства.

Подробнее о технических характеристиках и возможностях этих опций вам расскажут наши специалисты. Звоните +7 (4822) 521-521.
