В таких задачах применяются пространственные или 3D-дуги. Они позволяют описывать круговое движение инструмента не только в одной фиксированной плоскости, но и непосредственно в трехмерном пространстве.

В этой статье мы разберемся, чем пространственные дуги отличаются от обычных, как они задаются в управляющей программе, зачем нужны параметры, эквидистанты и условные переходы, а также в каких случаях такой подход помогает значительно сократить объем программы.

Краткое содержание

1 — От обычной круговой интерполяции к пространственным дугам 2 — Построение и преобразование пространственных контуров 3 — Практическое применение пространственных дуг 4 — Преимущества параметрической программы перед CAM-траекторией 5 — Как начать работать с пространственными дугами 6 — Заключение

В каких плоскостях станок выполняет обычные дуги

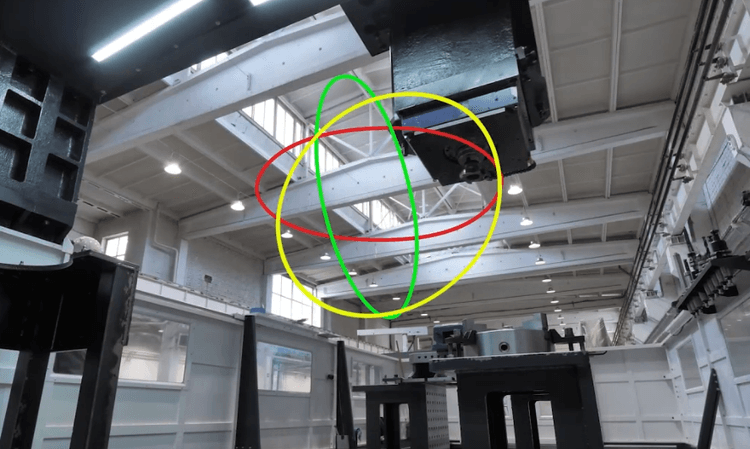

Стандартная круговая интерполяция на станках с ЧПУ обычно выполняется в одной из трех рабочих плоскостей:

• G17 — плоскость XY
• G18 — плоскость XZ
• G19 — плоскость YZ

Перед выполнением дуги система ЧПУ должна понимать, в какой именно плоскости расположена окружность или ее участок.

При выборе G17 перемещение происходит одновременно по координатам X и Y, а координата Z остается неизменной. Эта плоскость часто используется на вертикальных обрабатывающих центрах при фрезеровании окружностей, карманов, радиусов и отверстий.

При выборе G18 дуга строится в плоскости XZ, а при G19 — в плоскости YZ.

Обычная дуга задается несколькими параметрами:

• направлением движения
• координатами конечной точки
• положением центра окружности
• либо значением радиуса

За направление движения отвечают команды:

• G2 — движение по часовой стрелке
• G3 — движение против часовой стрелки

Положение центра дуги может задаваться относительно ее начальной точки. В зависимости от системы ЧПУ для этого используются соответствующие координатные адреса. В некоторых случаях вместо положения центра указывается радиус R.

Окружность можно разделить на несколько отдельных сегментов. Также при определенном формате программирования возможно описать полный круг, когда начальная точка движения совпадает с конечной.

Почему возможностей G17, G18 и G19 бывает недостаточно

Главное ограничение обычной круговой интерполяции заключается в том, что дуга должна находиться строго в выбранной плоскости.

Например, если в программе активна плоскость G18, система рассчитывает, что вся дуга расположена в плоскости XZ. Если попытаться произвольно наклонить или повернуть ее в пространстве, станок может выдать ошибку, так как заданная геометрия находится вне выбранной плоскости.

Несколько больше возможностей дает G17. Контуры, расположенные в плоскости XY, можно вращать вокруг оси Z с помощью преобразования координат. Но даже после поворота геометрия остается плоской.

Если же инструмент должен двигаться по криволинейной траектории с одновременным изменением координат X, Y и Z, стандартных команд G2 и G3 уже недостаточно.

Что такое пространственная дуга

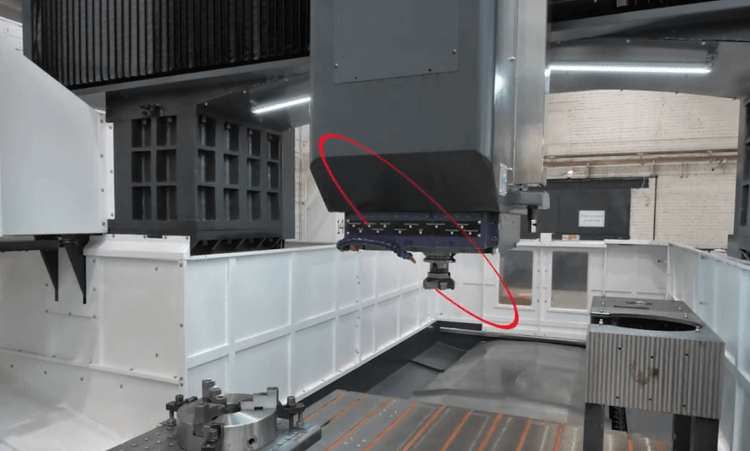

Пространственная дуга не привязана к одной из стандартных плоскостей G17, G18 или G19. Она может занимать произвольное положение в трехмерном пространстве.

Во время выполнения такой траектории станок одновременно изменяет координаты по осям X, Y, Z.

Инструмент движется не по плоской окружности, а по криволинейной линии, расположенной под произвольным углом относительно основных координатных плоскостей.

На системе ЧПУ СМК для описания пространственных дуг используются команды:

• G2.4 — пространственная дуга по часовой стрелке
• G3.4 — пространственная дуга против часовой стрелки

Формат команд и обозначения дополнительных параметров могут различаться в зависимости от конкретной системы ЧПУ. Поэтому перед подготовкой программы необходимо изучить руководство по программированию используемой стойки.

Как пространственная дуга задается в программе

Чтобы система ЧПУ могла построить пространственную дугу, необходимо определить ее положение в трехмерной системе координат.

Для этого в программе указываются:

• конечная координата по оси X
• конечная координата по оси Y
• конечная координата по оси Z
• дополнительная точка, принадлежащая дуге

Координаты X, Y и Z определяют, где пространственная дуга должна закончиться.

Дополнительная точка позволяет системе понять, каким именно образом дуга должна пройти от начала до конца. Она может располагаться на любом участке требуемой дуги. Главное условие — эта точка должна принадлежать заданной геометрии.

Таким образом, при построении траектории система ЧПУ использует три основных элемента:

1. Начальное положение инструмента
2. Конечную точку дуги
3. Дополнительную точку на дуге

На основании этих данных стойка рассчитывает пространственную кривую.

Такой способ особенно удобен, если дуга наклонена относительно основных координатных плоскостей и ее сложно или невозможно корректно описать стандартными командами G2 и G3.

Пример с пространственной восьмеркой

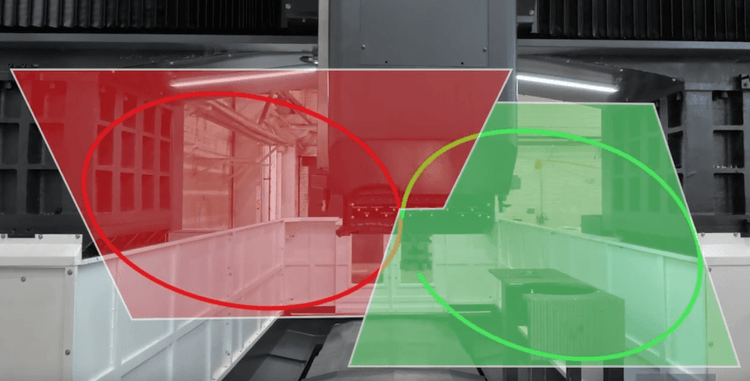

Работу пространственных дуг можно рассмотреть на примере контура в форме восьмерки.

Допустим, восьмерка состоит из четырех дуг по 180 градусов. Каждая из них задается как отдельный участок пространственной траектории.

Станок последовательно проходит все четыре дуги и формирует единый криволинейный контур. При подготовке такой программы особенно важно следить за сопряжением участков. Конечная точка одной дуги должна совпадать с начальной точкой следующей.

Если координаты не совпадают, на траектории может появиться разрыв или резкое изменение направления движения.

Поворот контура с помощью G68

После того как пространственный контур описан, его можно дополнительно преобразовать.

Например, для поворота восьмерки вокруг оси Z используется команда G68. В программе задаются:

• координата X центра вращения
• координата Y центра вращения
• угол поворота

Если указать X0, Y0 и угол 30 градусов, вся восьмерка повернется вокруг заданного центра на 30 градусов.

При этом не требуется вручную пересчитывать координаты каждой дуги. Исходное описание геометрии сохраняется, а система ЧПУ самостоятельно преобразует траекторию.

Это удобно, если одинаковый контур необходимо обработать:

• под разными углами
• в нескольких положениях
• на разных участках детали
• с сохранением одной и той же геометрии

После завершения обработки преобразование координат необходимо отменить предусмотренной для конкретной стойки командой.

Чем 3D-дуга отличается от винтовой интерполяции

Пространственные дуги иногда сравнивают с винтовой интерполяцией. Но эти способы движения решают разные задачи.

При обычной круговой интерполяции инструмент перемещается по окружности в одной плоскости.

Представим маяк. Если человек идет вокруг него по ровной площадке, это можно сравнить с круговой интерполяцией.

Винтовая интерполяция применяется для:

• фрезерования отверстий
• обработки резьбы
• создания спиральных канавок
• плавного врезания инструмента
• выполнения винтовых траекторий

Но она также остается зависимой от выбранной рабочей плоскости. По сути, это окружность с одновременным равномерным смещением вдоль дополнительной оси.

Свободно расположить такую траекторию в пространстве и подстроить ее под произвольный криволинейный контур нельзя.

Пространственная дуга дает больше возможностей. Ее можно разместить под нужным углом и использовать как элемент сложной трехмерной поверхности.

Где используются 3D-дуги

Основная область применения пространственных дуг — обработка деталей со сложной криволинейной геометрией.

К ним относятся:

• лопасти судовых винтов
• элементы турбин
• рабочие колеса
• крыльчатки
• компоненты авиационной техники
• детали энергетического оборудования
• элементы оборудования для атомной промышленности
• крупногабаритные формообразующие поверхности

Особенно полезны пространственные дуги при обработке больших деталей, для которых программа, созданная CAM-системой, может получиться слишком объемной.

Обработка лопасти винта

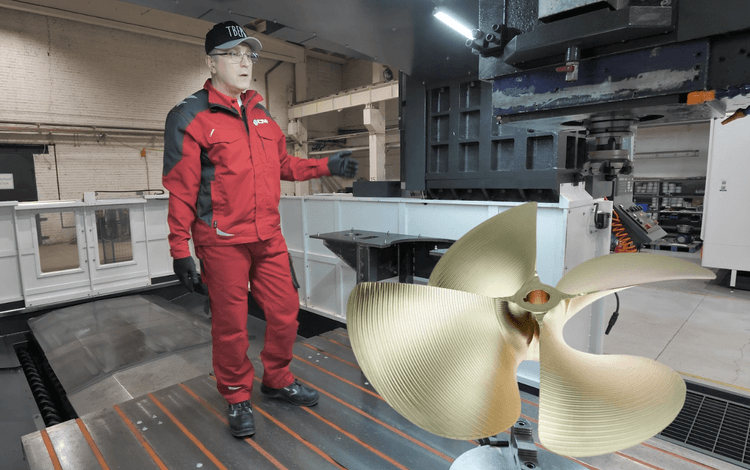

Представим, что необходимо обработать лопасть большого судового или промышленного винта.

Ее профиль можно условно описать несколькими пространственными дугами. Например, рабочий контур лопасти состоит из четырех дуговых участков.

Но одного прохода по такому контуру недостаточно. Для формирования поверхности необходимо постепенно снимать материал, перемещая траекторию инструмента от внешней границы профиля к его центру.

Для этого используется последовательное смещение контура по эквидистанте.

Что такое эквидистанта

Эквидистанта — это линия, равноудаленная от исходного контура на заданное расстояние.

Если говорить простыми словами, представьте Великую Китайскую стену. Если человек идет непосредственно по стене, его путь соответствует исходному контуру. Если он идет рядом со стеной и постоянно сохраняет одинаковое расстояние до нее, его маршрут будет эквидистантой.

Такое смещение необходимо, потому что режущая кромка находится на определенном расстоянии от оси фрезы. Если провести центр инструмента непосредственно по чертежному контуру, фактическая поверхность будет смещена на величину радиуса фрезы.

При обработке лопасти можно последовательно изменять эквидистанту. После каждого прохода траектория смещается на заданный шаг. Процесс продолжается до тех пор, пока контур не достигнет установленной конечной точки.

Так постепенно формируется вся поверхность лопасти.

Параметрическое программирование траектории

Если каждый проход по новой эквидистанте записывать отдельным набором координат, управляющая программа получится длинной и неудобной для редактирования.

Гораздо эффективнее использовать параметрическое программирование.

В программе создается переменная, которая отвечает за величину смещения или за положение текущей эквидистанты. После каждого прохода значение переменной изменяется на заданный шаг.

Логика обработки может выглядеть следующим образом:

1. Задается начальное значение переменной
2. Станок проходит четыре пространственные дуги, формирующие профиль лопасти
3. Значение переменной изменяется на установленный шаг
4. Траектория смещается на следующую эквидистанту
5. Система проверяет, достигнуто ли конечное значение
6. Если обработка не завершена, цикл повторяется
7. После достижения установленного предела программа выходит из цикла

В результате один короткий участок программы многократно выполняется с изменяемыми параметрами.

Условные переходы и оператор IF

Для автоматического повторения цикла используются условные операторы.

Один из наиболее простых и распространенных операторов — IF. Он проверяет заданное условие и определяет, какое действие программа должна выполнить дальше.

Например, система может проверять, больше ли значение переменной 100 установленного предела.

Если условие выполняется, происходит переход к определенному кадру. Если нет, стойка продолжает выполнять строки, расположенные после оператора.

Синтаксис условного выражения зависит от системы ЧПУ.

На стойке СМК может использоваться обычный математический знак «больше». На системе FANUC аналогичная операция обозначается оператором GT.

При переносе параметрической программы между разными системами управления необходимо проверять:

• формат обращения к переменным
• обозначения математических операций
• синтаксис условных переходов
• способы организации циклов
• допустимые номера переменных
• команды перехода к определенному кадру

Как CAM-система описывает сложную поверхность

CAM-система также может построить траекторию для обработки лопасти, винта или другой криволинейной детали.

Но во многих случаях она описывает поверхность большим количеством коротких линейных перемещений. Чем выше требуемая точность, тем меньше длина каждого отдельного отрезка и тем больше кадров записывается в управляющую программу.

Если необходимо обработать лопасть длиной около метра, даже при сравнительно крупном шаге программа может занимать 200–300 мегабайт.

Не каждая система ЧПУ способна быстро загрузить и обработать файл такого объема.

Ограничения больших управляющих программ

Большой объем программы создает сразу несколько проблем.

Во-первых, память системы ЧПУ может быть ограничена. Файл придется передавать частями или выполнять его непосредственно с внешнего носителя или сервера.

Во-вторых, системе управления необходимо обработать каждый короткий отрезок, рассчитать скорость, ускорение, торможение и переход к следующему кадру.

Если стойка не успевает обрабатывать поток команд, движение может стать менее плавным, а реальная подача снизится.

В-третьих, такую программу практически невозможно проверить вручную. Оператор видит тысячи или миллионы координат, но не может по ним быстро понять общую логику движения станка.

Для анализа требуется обязательная визуализация и симуляция траектории.

Кроме того, при изменении шага, размеров или формы поверхности CAM-программу часто приходится рассчитывать заново.

Почему программа с 3D-дугами получается компактнее

При использовании пространственных дуг, переменных и условных переходов основная логика обработки может занимать всего несколько кадров.

В программе содержатся:

• дуги, формирующие профиль детали
• переменная, отвечающая за шаг
• команда изменения значения переменной
• условие завершения цикла
• переход к началу повторяющегося участка

Вместо огромного массива координат оператор получает короткую программу с понятной структурой.

Он может быстро определить:

• какую геометрию строит станок
• с каким шагом выполняются проходы
• какое значение отвечает за смещение
• при каком условии закончится обработка
• какой параметр необходимо изменить для корректировки траектории

Основные преимущества пространственных дуг

Применение пространственных дуг дает несколько важных преимуществ.

Сокращение объема программы

Один дуговой участок заменяет большое количество коротких линейных перемещений. Программа занимает меньше памяти и быстрее загружается в стойку.

Понятная структура

Оператор видит последовательность геометрических элементов, а не набор разрозненных координат.

Простая корректировка

Чтобы изменить шаг между проходами или количество повторений, достаточно скорректировать значение одной переменной.

Повторное использование

Параметрический цикл можно адаптировать под похожие детали, изменяя основные размеры и параметры обработки.

Плавность движения

Система ЧПУ обрабатывает математически заданную дугу, а не множество коротких отрезков. При корректной реализации функции это может положительно влиять на плавность движения и качество поверхности.

Снижение нагрузки на стойку

Компактная программа уменьшает количество кадров, которые система управления должна заранее прочитать и обработать.

Могут ли 3D-дуги заменить пятиосевую обработку

Пространственные дуги позволяют выполнять сложные трехмерные перемещения по трем линейным координатам. В некоторых задачах они действительно могут упростить обработку пространственного профиля и заменить часть сложной CAM-траектории.

Но пространственная дуга не является полной заменой пятиосевой обработке. Здесь система управляет не только положением инструмента, но и его ориентацией относительно поверхности.

Изменение наклона инструмента необходимо, чтобы:

• сохранять оптимальный угол контакта
• избегать столкновения оправки с деталью
• обрабатывать поднутрения
• контролировать положение шаровой фрезы
• работать с глубокими полостями
• обеспечивать доступ к сложным участкам детали

Если требуется только перемещать центр инструмента по пространственной кривой, возможностей 3D-дуг может быть достаточно.

Если необходимо одновременно менять направление оси инструмента, потребуется полноценная четырех- или пятиосевая кинематика.

Поэтому правильнее говорить, что пространственные дуги могут заменить отдельные пятиосевые операции или значительно упростить их программирование, но результат зависит от геометрии детали, выбранного инструмента и возможностей станка.

Проверка возможностей системы ЧПУ

В первую очередь необходимо убедиться, что используемая стойка поддерживает пространственную круговую интерполяцию.

В руководстве по программированию следует уточнить:

• обозначение команд
• формат задания координат
• способ указания дополнительной точки
• правила определения направления дуги
• ограничения по углу и радиусу
• совместимость с поворотом координат
• особенности работы в абсолютной и относительной системах
• команды отмены активных преобразований

Даже если две системы ЧПУ поддерживают пространственную интерполяцию, синтаксис программирования может отличаться.

Начинайте с простой геометрии

Первую программу лучше создавать для понятного и легко проверяемого контура.

Это может быть:

• одна пространственная дуга
• две сопряженные дуги
• окружность
• восьмерка

На простой геометрии легче увидеть, соответствует ли фактическое движение инструмента расчетной траектории.

После проверки базовых перемещений можно постепенно добавлять:

• поворот системы координат
• переменные
• изменение эквидистанты
• условные переходы
• повторяющиеся циклы
• другие доступные преобразования

Не стоит сразу объединять все функции в одной сложной программе. Каждый новый элемент лучше сначала проверить отдельно.

Используйте графическую симуляцию

Перед запуском программы необходимо выполнить ее проверку в графическом режиме стойки или в доступной системе визуализации.

Следует проконтролировать:

• положение начальной точки
• конечные координаты
• направление движения
• расположение дополнительной точки
• отсутствие разрывов между дугами
• правильность поворота координат
• безопасный подход к началу обработки
• выход инструмента после завершения контура

Визуализация особенно важна при работе с наклонными дугами. По тексту программы не всегда просто определить, в какую сторону будет построена пространственная траектория.

Первый запуск проводите без резания

Первую отработку программы рекомендуется выполнять:

• без заготовки
• на безопасной высоте
• с уменьшенной подачей
• в покадровом режиме
• с готовностью остановить движение

Даже небольшая ошибка в координатах конечной или дополнительной точки может привести к тому, что инструмент пойдет в неожиданном направлении.

После проверки движения без резания можно переходить к пробной обработке с безопасными режимами.

Основные ошибки при программировании

При работе с пространственными дугами необходимо обратить внимание на несколько типичных ошибок.

Неправильная начальная точка

Перед вызовом дуги инструмент должен находиться в точно определенном положении. От начальной точки зависит расчет всей траектории.

Ошибка в дополнительной точке

Если точка, принадлежащая дуге, выбрана неправильно, система может построить кривую в противоположную сторону или выдать ошибку геометрии.

Неверное направление движения

Для наклонной пространственной дуги определить движение по часовой или против часовой стрелки сложнее, чем для обычного плоского контура. Направление необходимо обязательно проверять в симуляции.

Разрыв между участками

Конечная точка одной дуги должна совпадать с началом следующей. Иначе на траектории возникнет разрыв или резкий скачок.

Неотмененное преобразование координат

Перед запуском новой операции нужно проверить, не остались ли активными поворот, масштабирование, зеркальное отображение или дополнительное смещение системы координат.

Опасный подход к контуру

Подход к начальной точке и выход из зоны обработки должны выполняться отдельными безопасными движениями. Не следует начинать пространственную дугу непосредственно из позиции смены инструмента или сразу после неконтролируемого ускоренного перемещения.

Пространственные дуги как инструмент технолога

Пространственная интерполяция — это не просто дополнительная команда системы ЧПУ. Она позволяет по-другому подойти к подготовке управляющей программы.

Вместо описания поверхности тысячами отдельных координат технолог задает:

• основные геометрические элементы
• математические зависимости
• переменные размеры
• шаг между проходами
• условия продолжения цикла
• момент завершения обработки

Такой подход требует понимания геометрии, параметрического программирования и кинематики станка. Но правильно составленная программа получается компактной, понятной и легко адаптируется под изменение размеров детали.

Особенно заметен эффект при изготовлении крупногабаритных лопастей, винтов и других поверхностей, которые можно представить в виде повторяющихся пространственных профилей.

Обычные дуги G2 и G3 хорошо работают в стандартных плоскостях G17, G18 и G19, но ограничены плоской геометрией. Винтовая интерполяция добавляет движение вдоль одной из осей, однако также остается связанной с выбранной плоскостью.

Пространственные дуги позволяют одновременно изменять координаты X, Y и Z и располагать криволинейную траекторию под произвольным углом.

В сочетании с поворотом координат, эквидистантами, переменными и условными переходами они позволяют создавать короткие параметрические программы для обработки сложных деталей.

Вместо файла объемом в сотни мегабайт можно получить понятную программу из нескольких повторяющихся кадров. Ее проще анализировать, корректировать и адаптировать под новые условия.

Но, как и любая сложная функция системы ЧПУ, пространственная интерполяция требует практики. Начинать необходимо с простой геометрии, обязательно проверять траекторию в симуляции и проводить первый запуск без резания.

Только после отработки базовых движений стоит переходить к реальным деталям: лопастям, винтам, крыльчаткам и другим сложным пространственным поверхностям.
