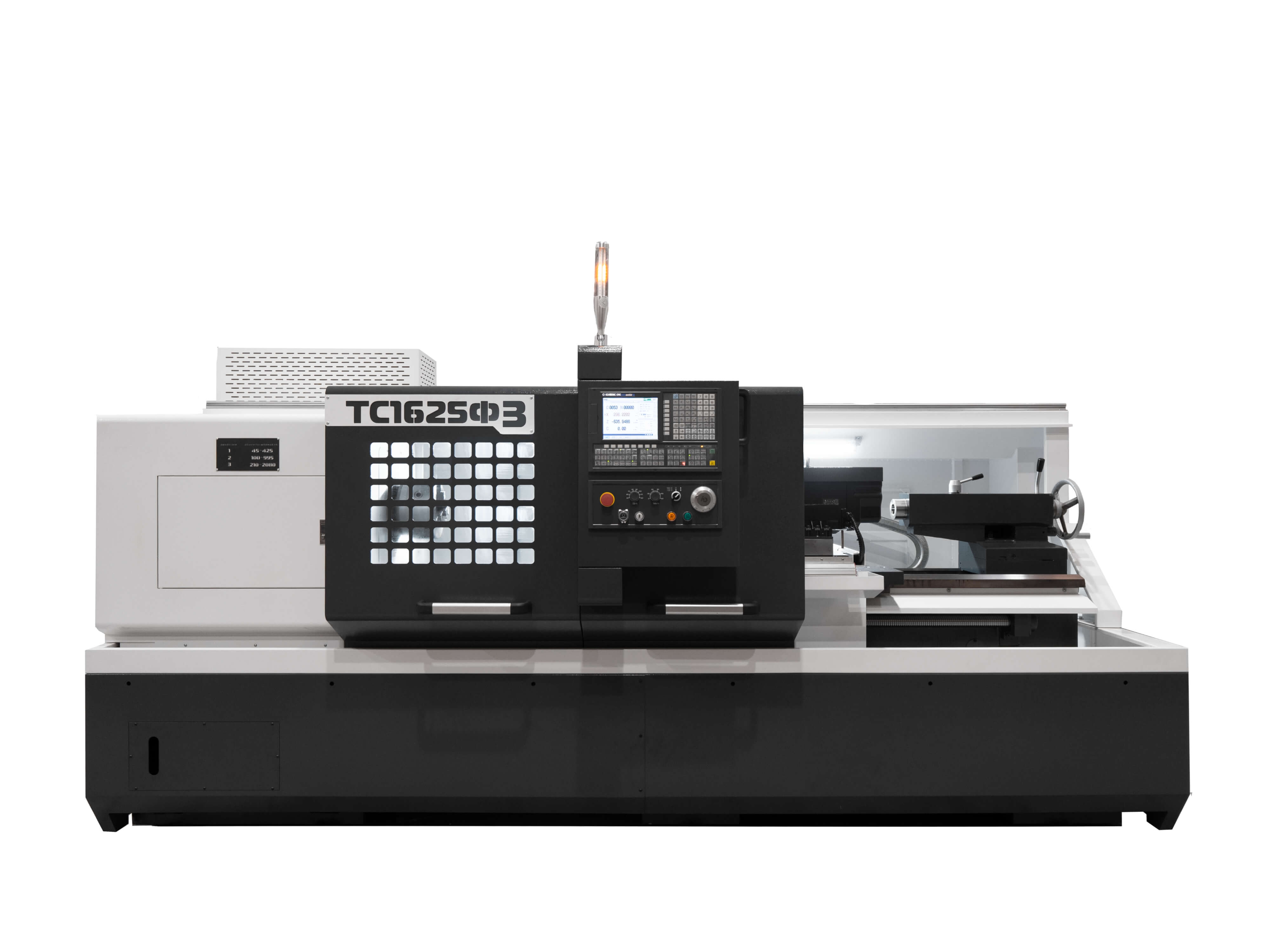

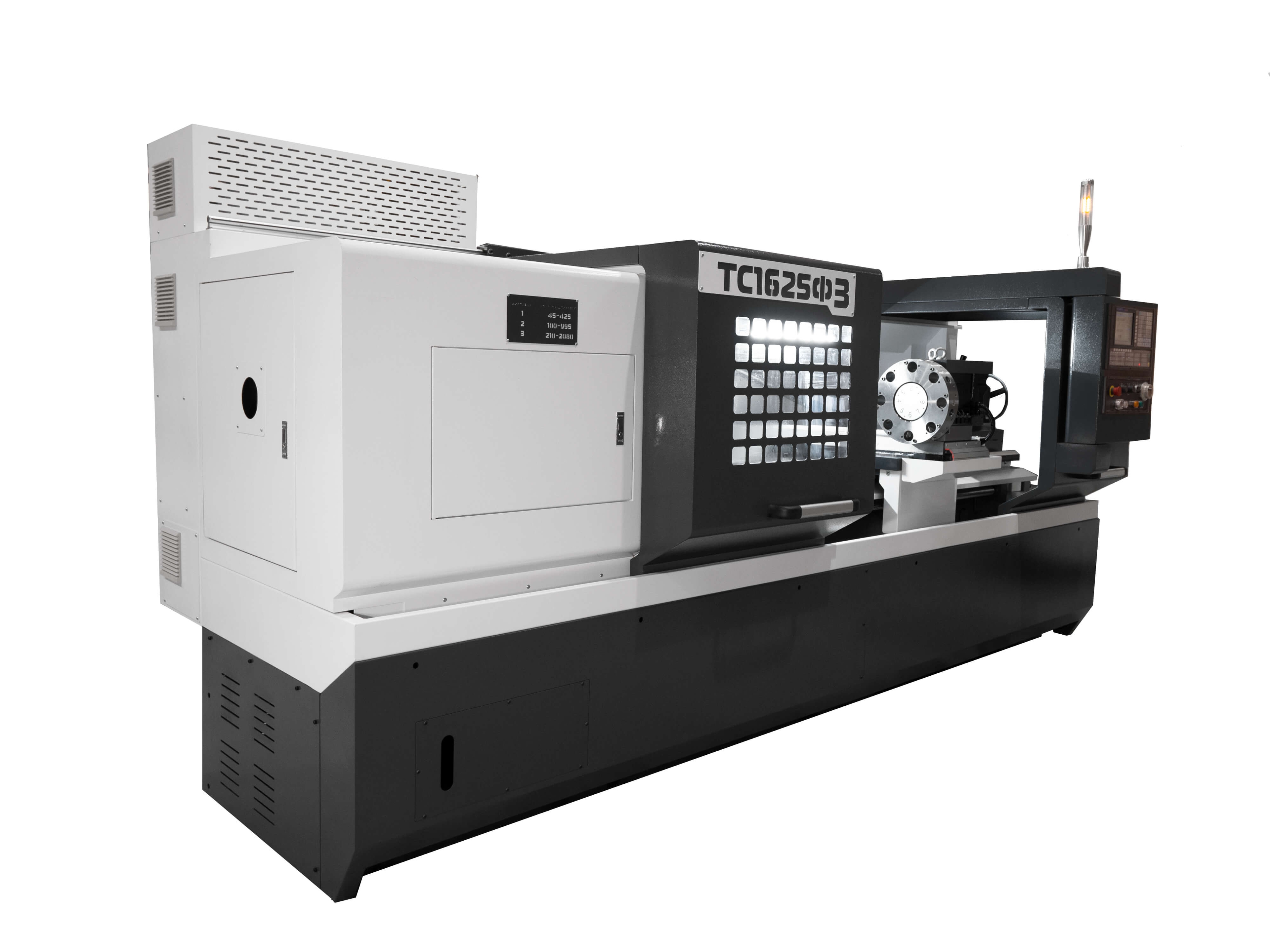

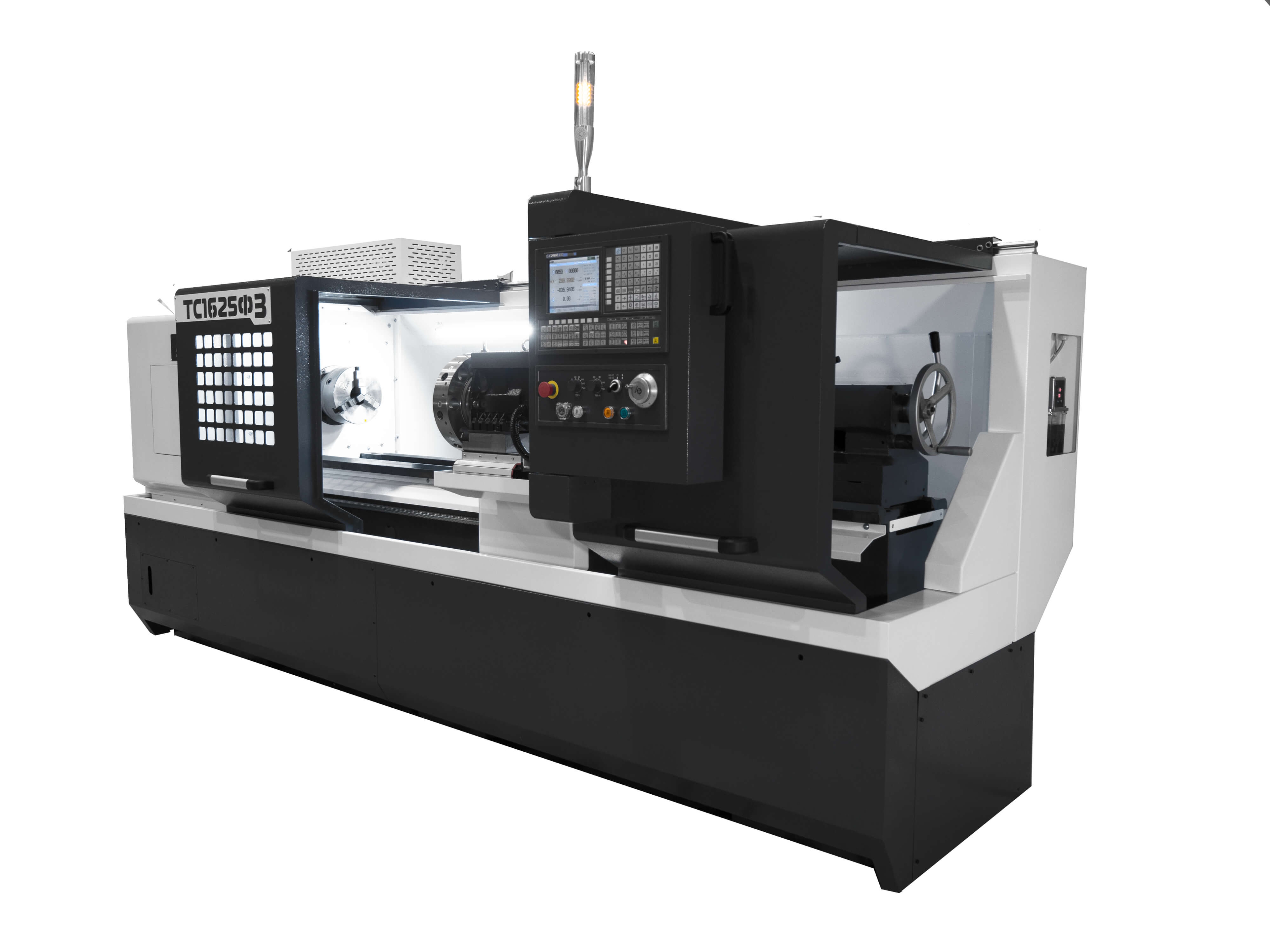

ТС1625Ф3/2000
Диаметр заготовки
530 ммДлина заготовки
1830 ммШпиндель
2080 об/минМасса нетто
3900 кгТокарный станок ТС1625Ф3 предназначен для обработки тел вращения, например, нарезания различных видов резьб, сверления и растачивания центровых отверстий, прорезки канавок, снятия фасок, отрезки. Рабочие циклы происходят в автоматическом режиме. На этом станке возможно изготовление типовых деталей (до 90% всех деталей в любом производстве). Монолитное широкое основание, тяжелая жесткая станина, усиленный шпиндельный узел и виброустойчивость повышают качество и точность обработки. Толщина снимаемой стружки 8 мм и выше. Материал заготовки – пруток сталь 45, материал режущего инструмента – быстрорежущая сталь.
Данный станок разработан нашей компанией с учетом особенностей эксплуатации российским потребителем. Многолетняя практика модернизации станков с ЧПУ, длительный этап крупноузловой сборки, опыт нескольких поколений компоновок станин позволили нам запустить в производство мощный и практичный станок по металлу. Высокая точность и стабильность обработки в сочетании с широким диапазоном технологических режимов и возможностей обеспечивают обработку простых и сложных деталей из различных материалов.
Токарный станок ТС1625Ф3 – классика, проверенная временем.
Дополнительно может комплектоваться барфидером, что ещё больше повышает производительность и точность обработки.
Ниже представлены примеры изготавливаемых на станке изделий.
Вал
Машиностроение
Крепежные изделия
Машиностроение
Подшипник
Автомобилестроение
Вал-шестерня
Автомобилестроение
Фланец
Нефтегазовая промышленность
Тормозной диск
Автомобилестроение
Муфта соединительная
Машиностроение, ЖКХ

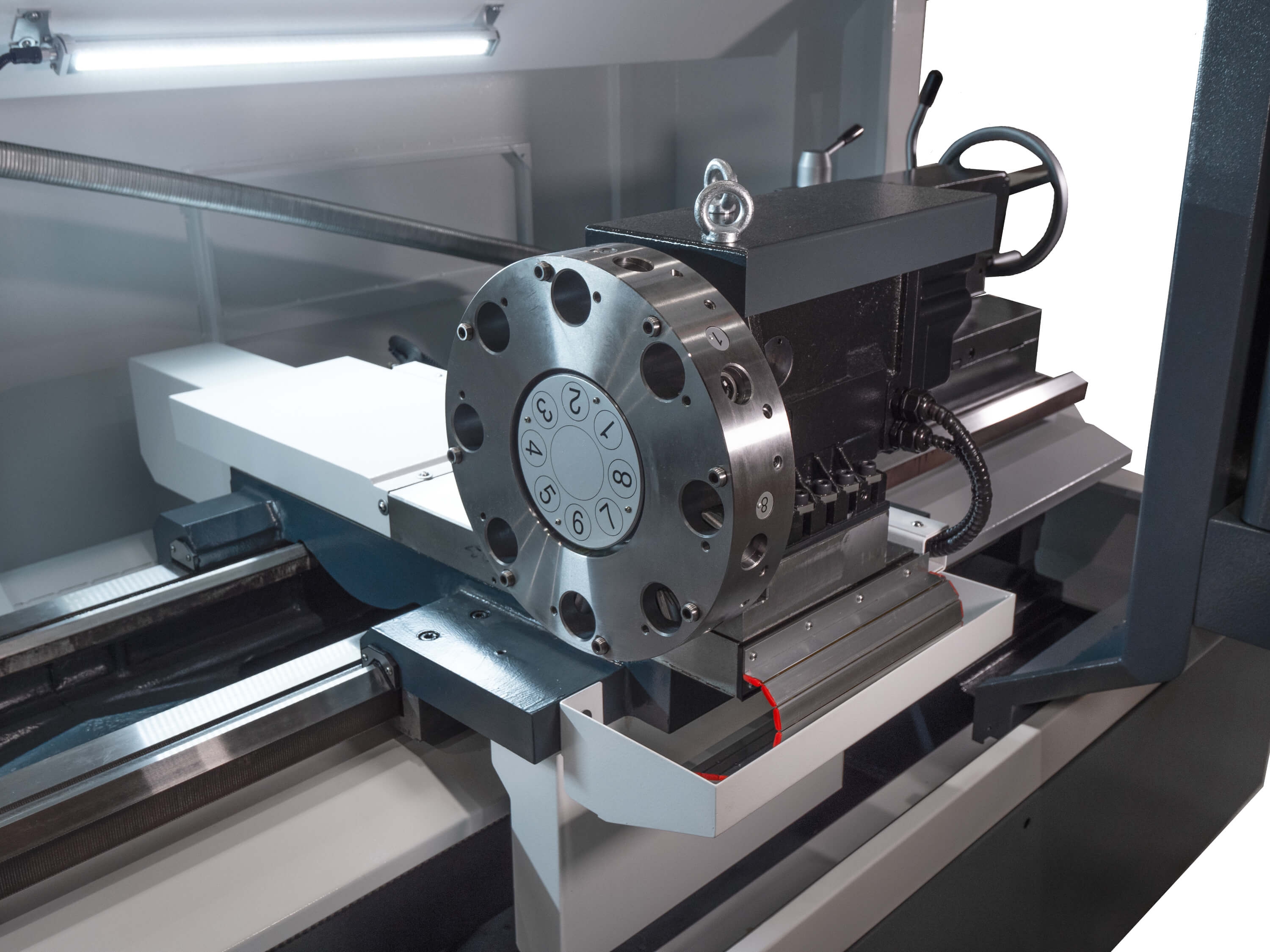

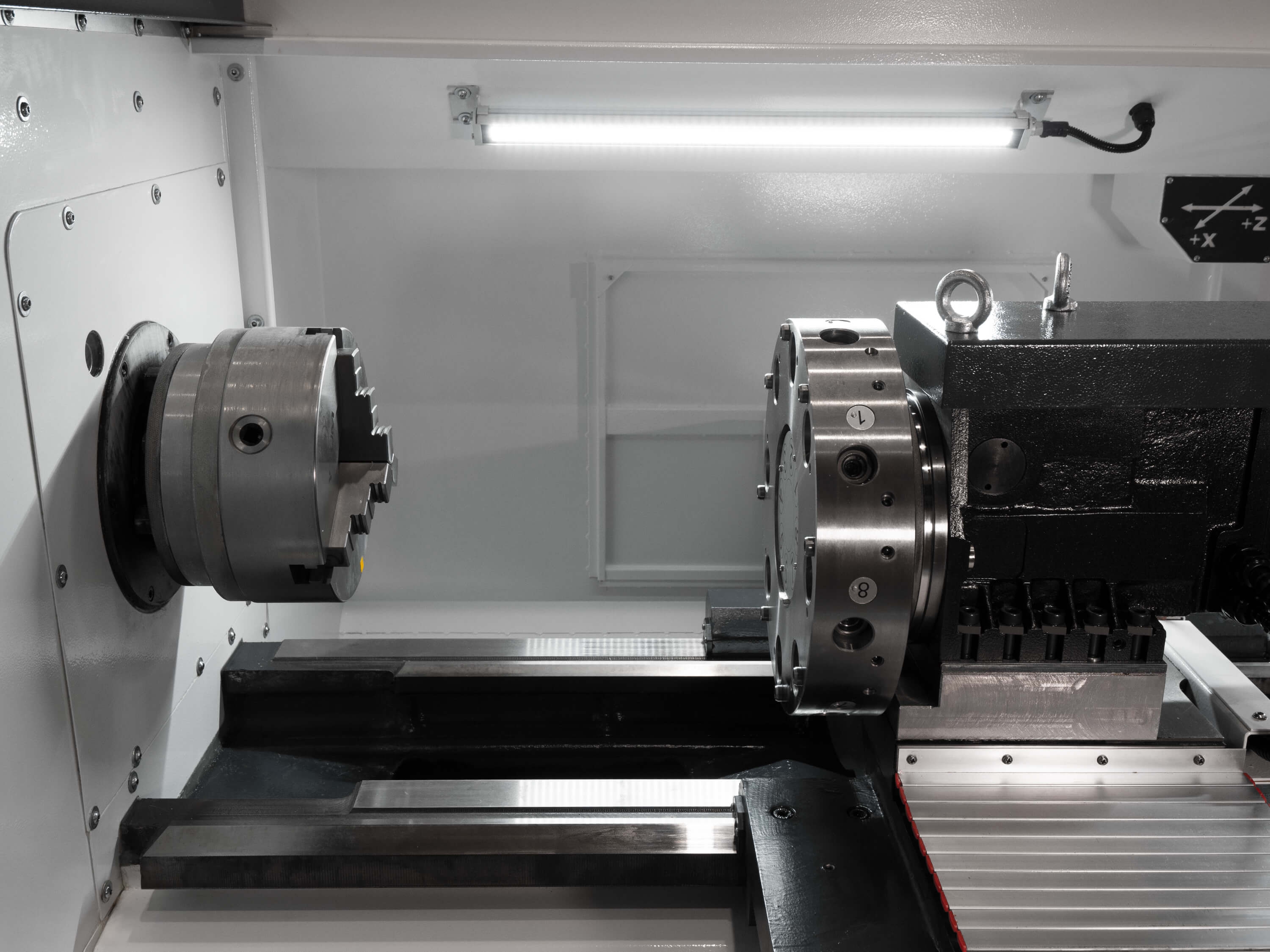

Револьверная голова TC80
Точность и надежность фиксации диска данных револьверных головок обеспечивает жесткость в процессе обработки на тяжелых режимах и надежность в процессе эксплуатации. Возможность выбора инструмента по кратчайшему направлению - уменьшает время смены. Производство Тайвань. 8 позиций - оправки VDI40 12 позиций - оправки VDI30
Револьверная голова BTP100
Pragati (Индия) - современная револьверная голова, хорошо зарекомендовавшая себя в процессе эксплуатации

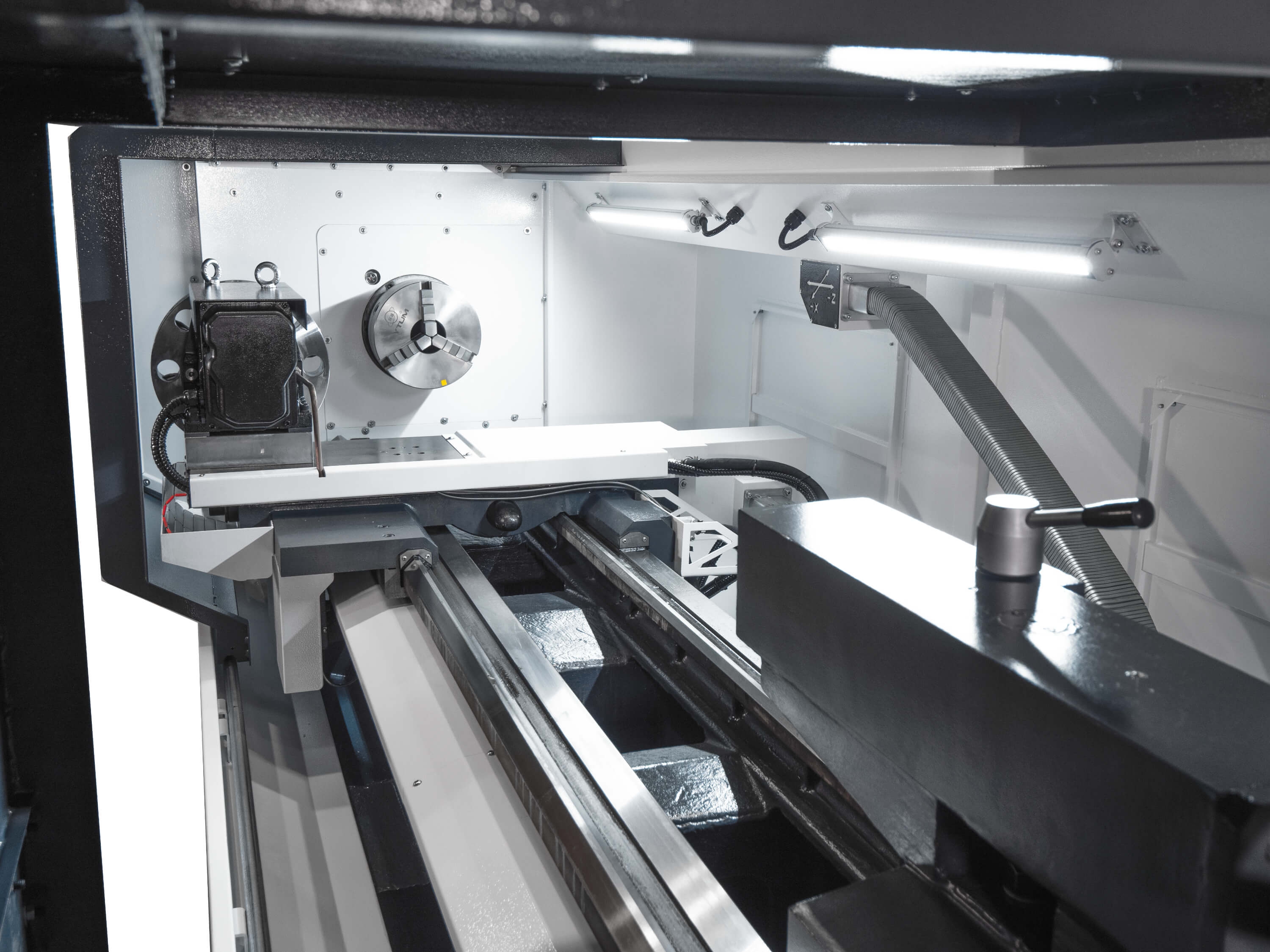

Станина
Станина токарного станка ТС1625Ф3 отлита из чугуна и выполнена с увеличенными размерами по ширине. Увеличение ширины станины придало станку дополнительную жесткость. Произведена индуктивная закалка и шлифовка рабочих поверхностей. Литая, тяжелая, широкая станина установлена на цельное основание, обеспечивающее дополнительную устойчивость к деформациям во время обработки.
Корпус шпиндельной бабки
Шпиндельная бабка обеспечивает передачу высокого крутящего момента от электродвигателя до шпинделя с использованием трех диапазонов скоростей. При производстве станка ТС1625Ф3 был разработан улучшенный шпиндельный узел с диаметром отверстия 77 мм. В шпиндельном узле установлены усиленные двухрядные роликовые радиальные подшипники с конической посадкой.
Фотогалерея
