FIVE 1600

Вертикальный 5-осевой обрабатывающий центр портального типа FIVE 1600 с конусом шпинделя HSK, предназначенный для многоинструментальной обработки заготовок сложной формы с пяти сторон за одну установку. Пятиосевая обработка исключает погрешность базирования при перестановке детали, что особенно важно в случае жестких требований взаимного расположения отверстий и поверхностей.

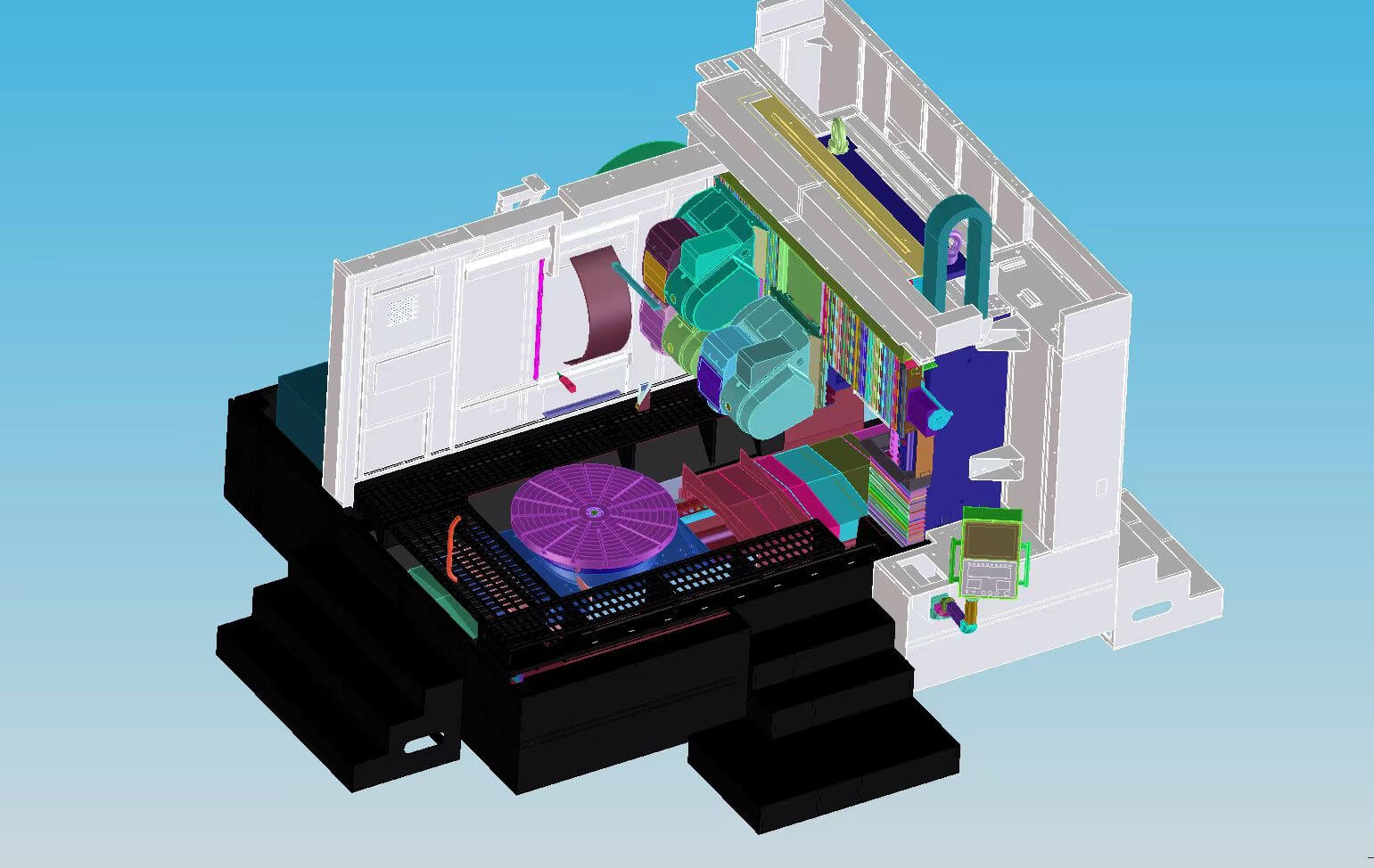

Станок оснащен подвижным (продольно) поворотным столом. По перемещающейся вверх-вниз траверсе поперечно перемещается шпиндельная бабка с узлом наклона электрошпинделя. Расположение торца шпинделя меняется в широком диапазоне: от -15 град. (назад) при вертикальной ориентации торца на зеркало поворотного стола, до +60 град. (вверх) от горизонтальной ориентации (параллельно рабочего стола). Благодаря своей конструкции и техническому оснащению станок сочетает в себе высокопроизводительный фрезерный и токарный многоосевой центр. Под управлением системы ЧПУ SIEMENS, предназначен для обработки деталей сложной криволинейной формы (диск, шар, плита, рычаг, корпусная деталь и др.) из сталей, в том числе жаропрочных, титана , чугуна и других конструкционных материалов. Выполняет весь спектр фрезерных и токарных операций. Поворотный рабочий стол диаметром 1600 мм имеет большую нагрузочную способность (до 5 тонн). Конструкция станка обеспечивает демпфирование вибраций и высокую жесткость, что обеспечивает точность обработки на любых режимах работы, в том числе и тяжелых.

Эти центры широко используется в авиационной и аэрокосмической промышленностях, медицинской промышленности, опытном и исследовательском машиностроении, энергетическом машиностроении, судостроении.

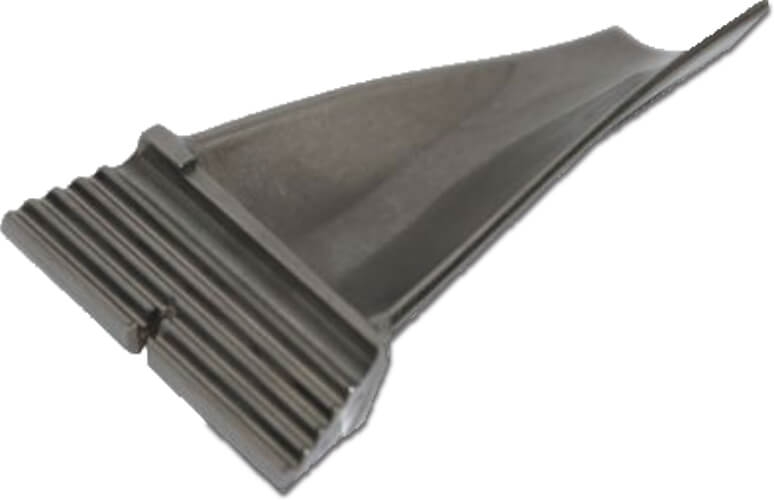

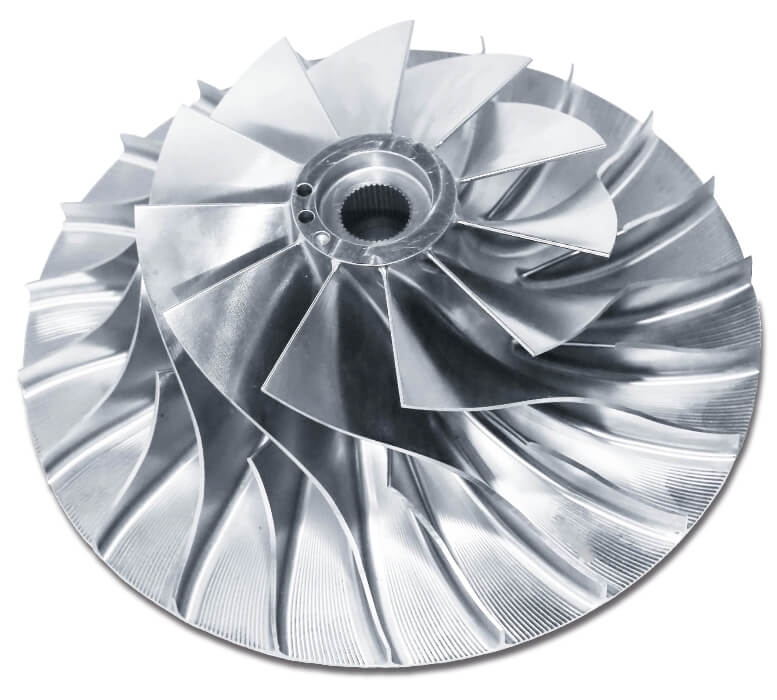

Ниже представлены примеры изготавливаемых на станке изделий.
