KA-600
KA-600

KA-600

Цена деления

0.02 мм

Дискретность

1; 5 мкм

Точность

±3; ±5; ±15 мкм

Измеряемое перемещение

1000 — 3000 мм

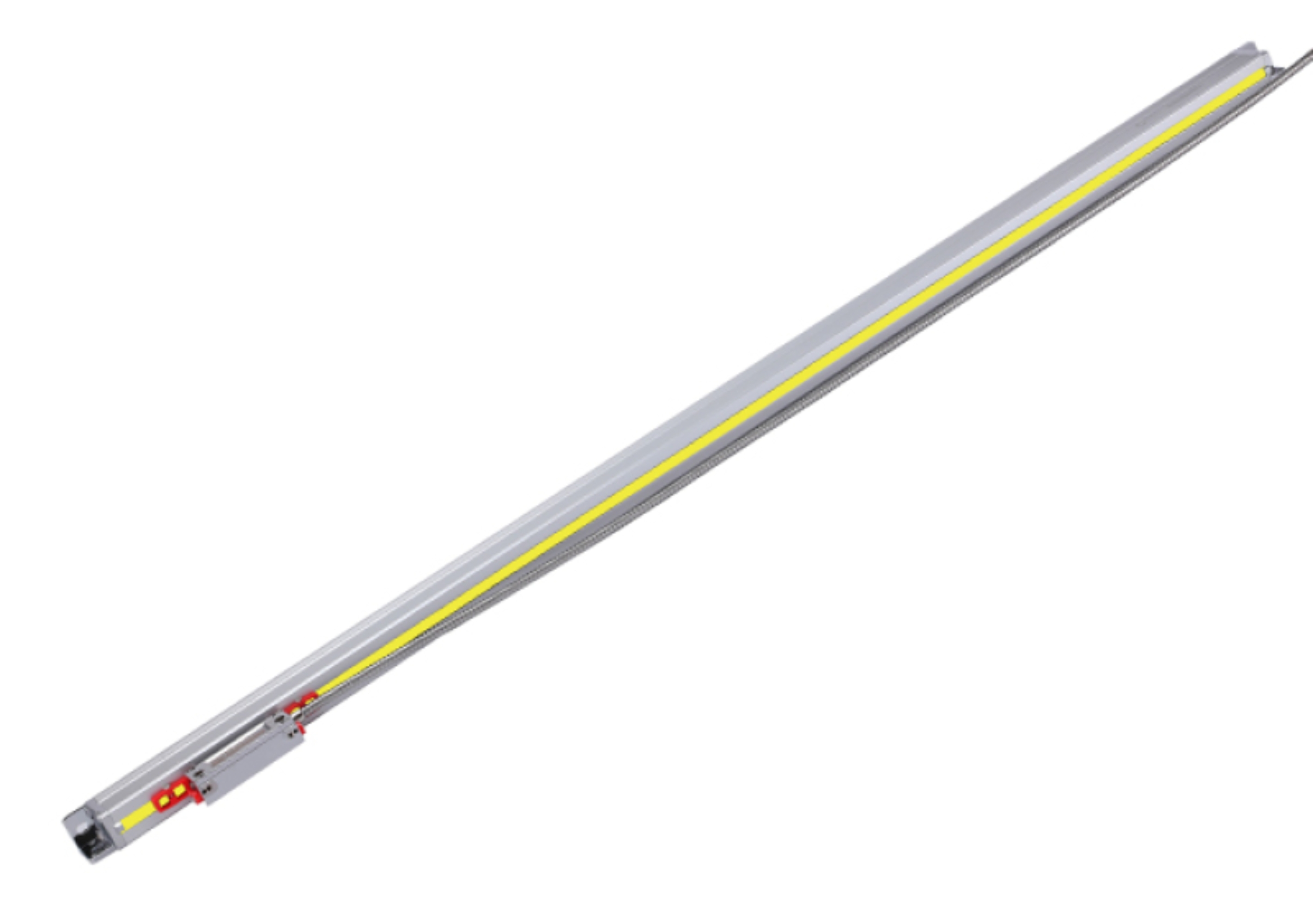

Линейка серии KA-600 предназначена для больших конструкций, имеющих значительную длину. Данную серию измерительных линеек отличает значительная длина и хорошая жесткость конструкции основания шкалы. Жесткость обеспечивается за счет фиксирующих опор, которые могут быть установлены в любом месте, там, где это необходимо, что помогает повысить сопротивляемость вибрации. Рабочая длина составляет 1000-3000 мм.

Координатная оптическая линейка состоит из жесткого пустотелого алюминиевого профиля с закрепленной в нем растровой шкалой нанесенной но стекло особой прозрачности. Стекло установлено под углом, зона считывания защищена двойным уплотнением по всей длине линейки. Для обеспечения повышенной защиты от пыли в преобразователь может подаваться фильтрованный сжатый воздух.

Моменты, на которые следует обратить внимание

  1. Выбор длины измерительной линейки зависит от длины перемещения осей станка. Длина измерительной линейки должна быть больше максимальной длины перемещения станка.
  2. Линейка KA-600 должна быть оборудована специальными фиксаторами, размещенными через каждые 1000 мм, т.е. 2 фиксатора для 1000<=L<=2000, 3 фиксатора для 2000<= L <=3000 и 4 для L=3000.
  3. Для работы необходимо устройство цифровой индикации Sino, которое преобразует аналоговый сигнал линейки и выводит данные на дисплей.

Измеряемое перемещение, мм: 1000 / 1100 / 1200 / 1300 / 1400 / 1500 / 1600 / 1700 / 1800 / 1900 / 2000 / 2500 / 2600 / 2700 / 2800 / 2900 / 3000
