УАПП5-55
УАПП5-55

УАПП5-55

Диаметр прутка

5—55 мм

Длина прутка

1500 мм

Вместимость

55 мм х 10 шт.

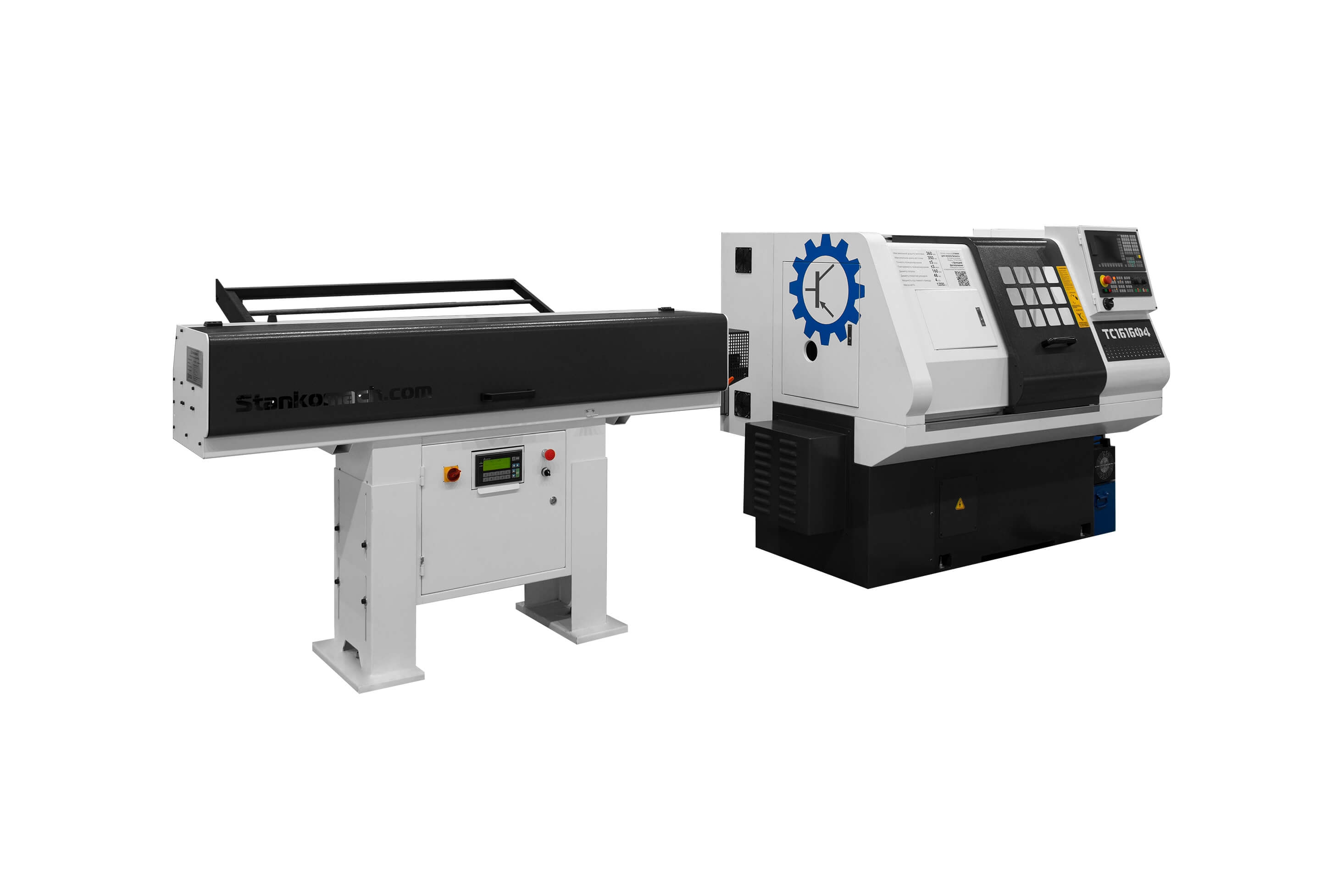

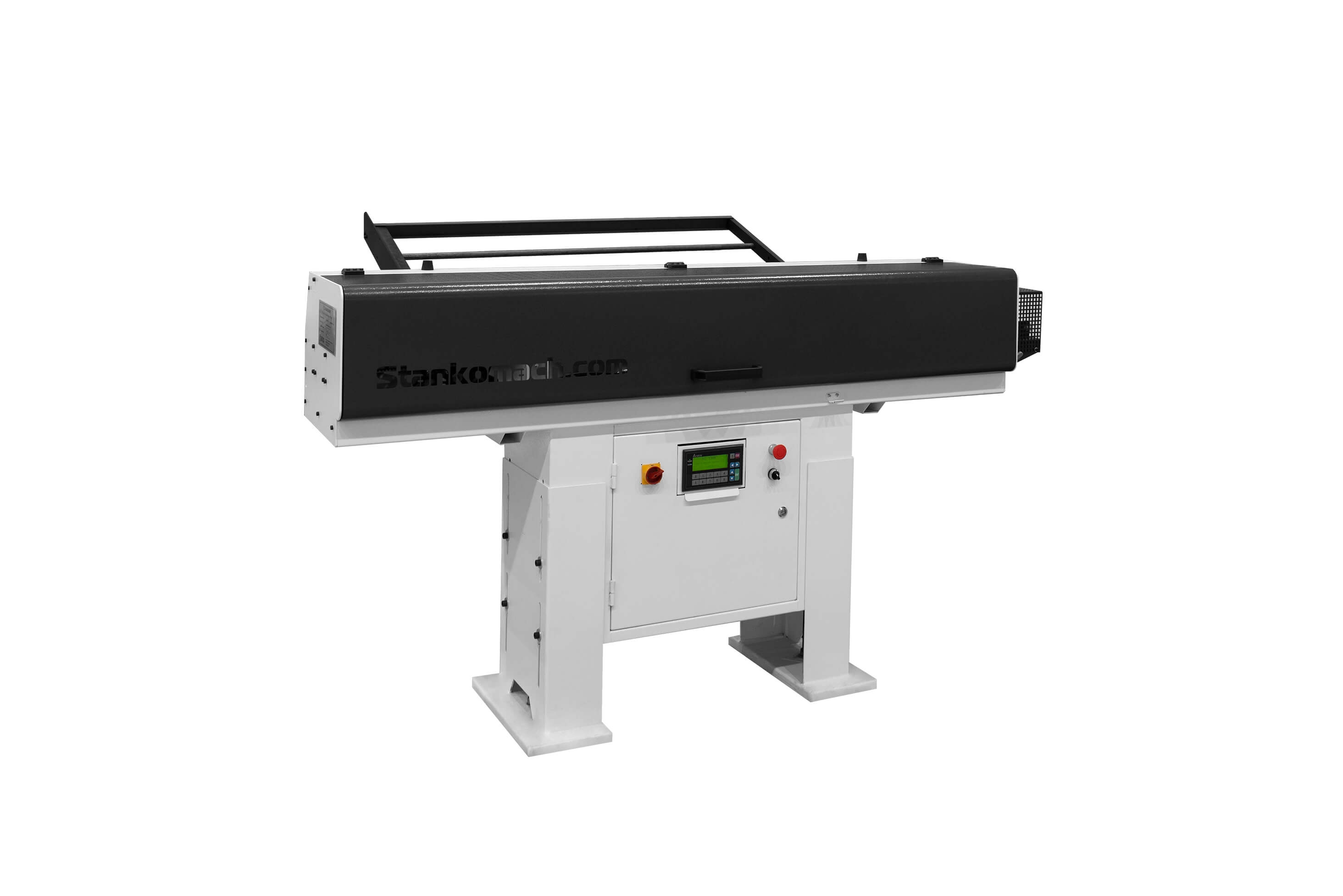

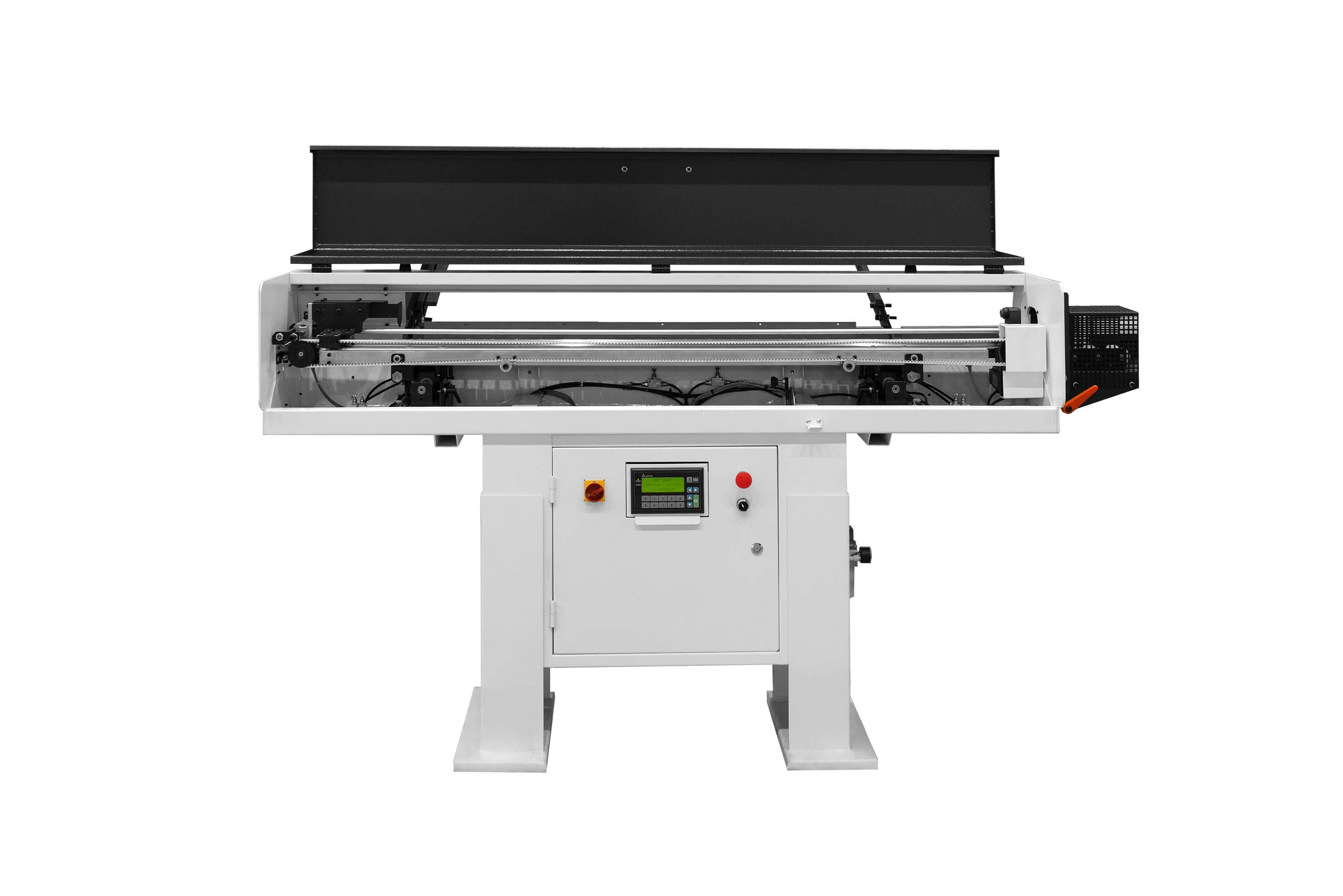

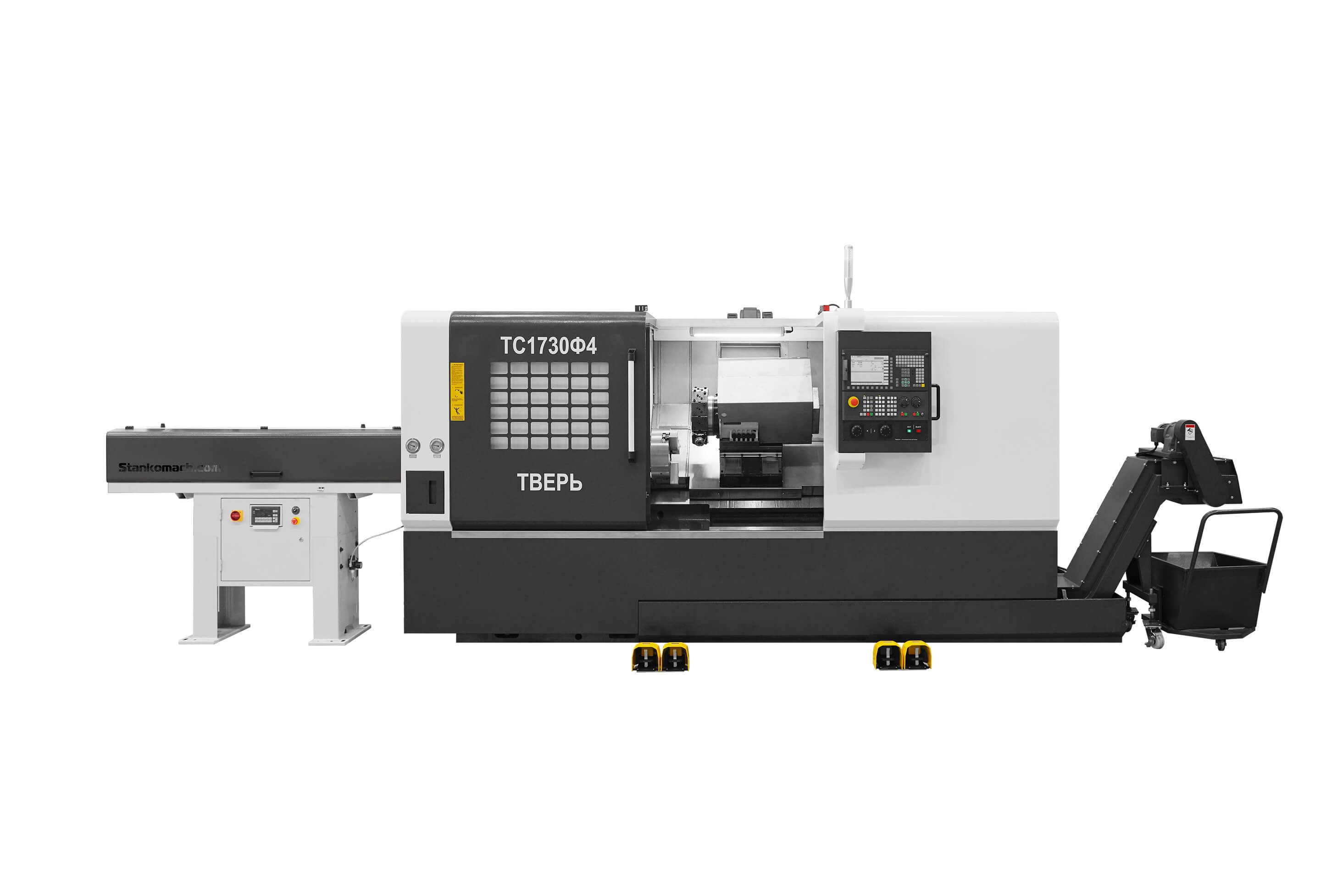

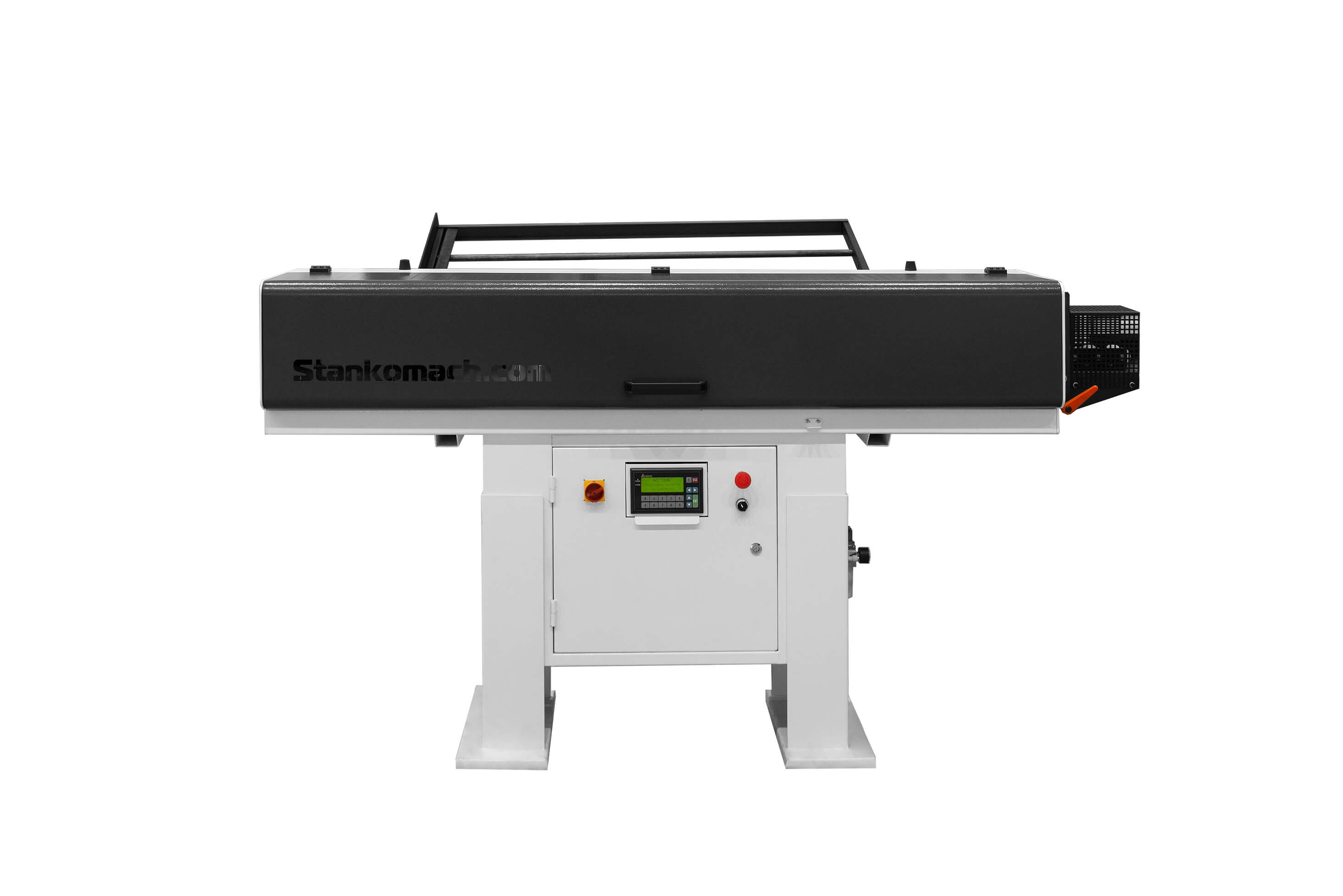

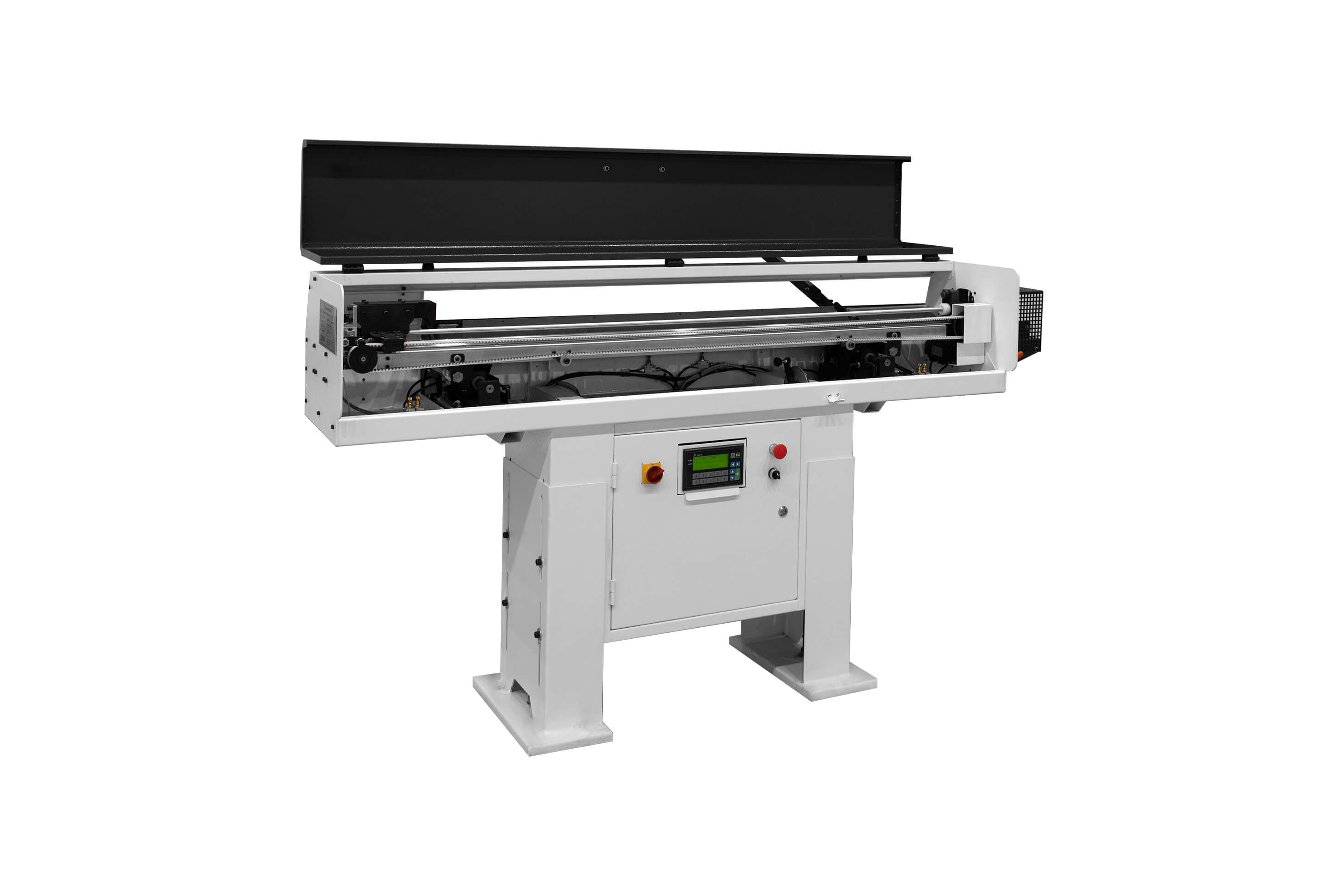

Устройство автоматической подачи прутка УАПП5-55 — короткий загрузчик для токарных станков, предназначенный для прутков диаметром от 5 до 55 мм и длиной от 250 до 1500 мм. Этот погрузчик с пневматическим приводом оптимален для работы с короткими прутками.

Подходит для большинства моделей токарных станков с ЧПУ любого производителя.

Для возможности использования прутка предъявляются некоторые требования:

  1. Пруток должен быть ровным, без изгибов, иметь одинаковую толщину. Длина прутка не должна превышать параметров барфидера. Прутки в накопитель желательно загружать одного размера по длине и диаметру.
  2. Пруток должен иметь заходную фаску для облегчения прохода прутка во втулку шпинделя.
  3. Если пруток шестигранный, то необходимо предусмотреть систему ориентации патрона, использовать цанговый патрон с шестигранной цангой и дополнительные приспособления на выходе из патрона. Возможна работа в полуавтоматической обработке одного прутка.
  4. Каждый диаметр прутка требует своего комплекта втулок шпинделя. Это позволит минимизировать шум, колебания и вибрации при вращении.
  5. Максимальный и минимальный диаметры прутка ограничиваются размерами патрона.
